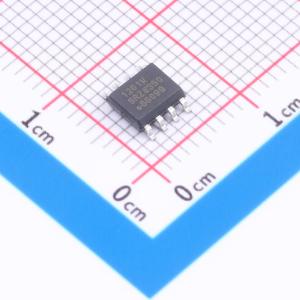

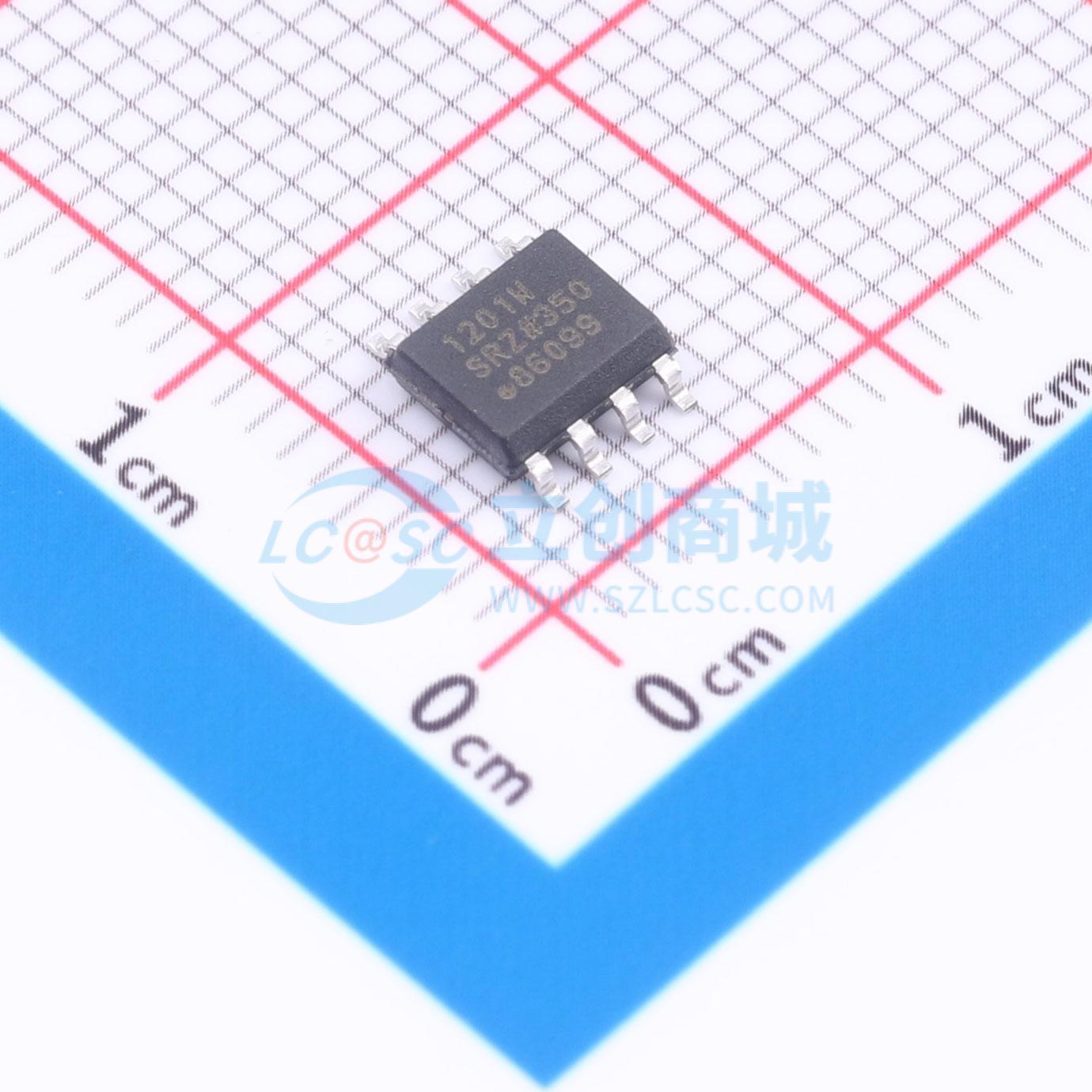

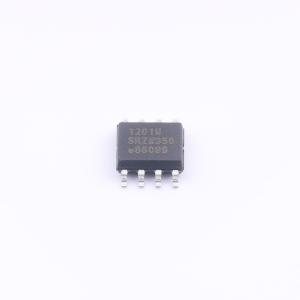

ADuM1201WSRZ
双通道数字隔离器，采用iCoupler技术，低功耗、高速、双向通信、具备电压转换功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADuM1201WSRZ
- 商品编号
- C99970
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 1.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | - | |
| 反向通道数 | - | |
| 最大数据速率 | - | |
| 默认输出 | - | |
| 隔离电压(Vrms) | 2500 |
| 属性 | 参数值 | |
|---|---|---|
| CMTI(kV/us) | 25kV/us | |
| 传播延迟(tpd) | - | |
| 功能特性 | - | |
| 工作电压(VCCA) | 2.7V~5.5V | |
| 工作电压(VCCB) | 2.7V~5.5V | |
| 工作温度 | - |
商品概述
ADuM1200/ADuM12011是基于亚德诺半导体公司iCoupler技术的双通道数字隔离器。这些隔离组件结合了高速CMOS和单片变压器技术，提供了优于光耦合器等替代方案的出色性能特性。
通过避免使用LED和光电二极管，iCoupler器件消除了与光耦合器相关的常见设计难题。
iCoupler简单的数字接口和稳定的性能特性消除了典型光耦合器在电流传输比不确定、传输函数非线性以及温度和寿命影响方面的问题。这些iCoupler产品无需外部驱动器和其他分立组件。此外，在可比的信号数据速率下，iCoupler器件的功耗仅为光耦合器的十分之一到六分之一。
ADuM1200/ADuM1201隔离器在多种通道配置和数据速率下提供两个独立的隔离通道（见订购指南）。这两款器件两侧的电源电压范围为2.7 V至5.5 V，既与低电压系统兼容，又能在隔离屏障上实现电压转换功能。此外，ADuM1200/ADuM1201具有低脉冲宽度失真（CR级小于3 ns）和紧密的通道间匹配（CR级小于3 ns）。与其他光耦合器替代方案不同，ADuM1200/ADuM1201隔离器具有专利刷新功能，可确保在没有输入逻辑转换以及上电/掉电条件下的直流正确性。
ADuM1200W和ADuM1201W是经过125°C工作认证的汽车级版本。更多信息请参阅汽车产品部分。
商品特性
- 窄体、符合RoHS标准的SOIC 8引脚封装
- 低功耗运行
- 5 V工作电压
- 在0 Mbps至2 Mbps时，每通道最大1.1 mA
- 在10 Mbps时，每通道最大3.7 mA
- 在25 Mbps时，每通道最大8.2 mA
- 3 V工作电压
- 在0 Mbps至2 Mbps时，每通道最大0.8 mA
- 在10 Mbps时，每通道最大2.2 mA
- 在25 Mbps时，每通道最大4.8 mA
- 双向通信
- 3 V/5 V电平转换
- 高温运行：125°C
- 高数据速率：直流至25 Mbps（NRZ）
- 精确的定时特性
- 最大脉冲宽度失真3 ns
- 最大通道间匹配3 ns
- 高共模瞬态抗扰度：>25 kV/µs
- 安全和法规认证
- UL 1577
- VISO = 2500 VRMS，持续1分钟
- IEC/EN/CSA 62368-1
- IEC/CSA 61010-1
- CQC GB4943.1
- DIN EN IEC 60747-17 (VDE 0884-17)
- VIORM = 560 VPEAK
- 通过AEC-Q100汽车应用认证
应用领域
- 对尺寸要求严格的多通道隔离
- SPI接口/数据转换器隔离
- RS-232/RS-422/RS-485收发器隔离
- 数字现场总线隔离
- 混合动力电动汽车、电池监测器和电机驱动
