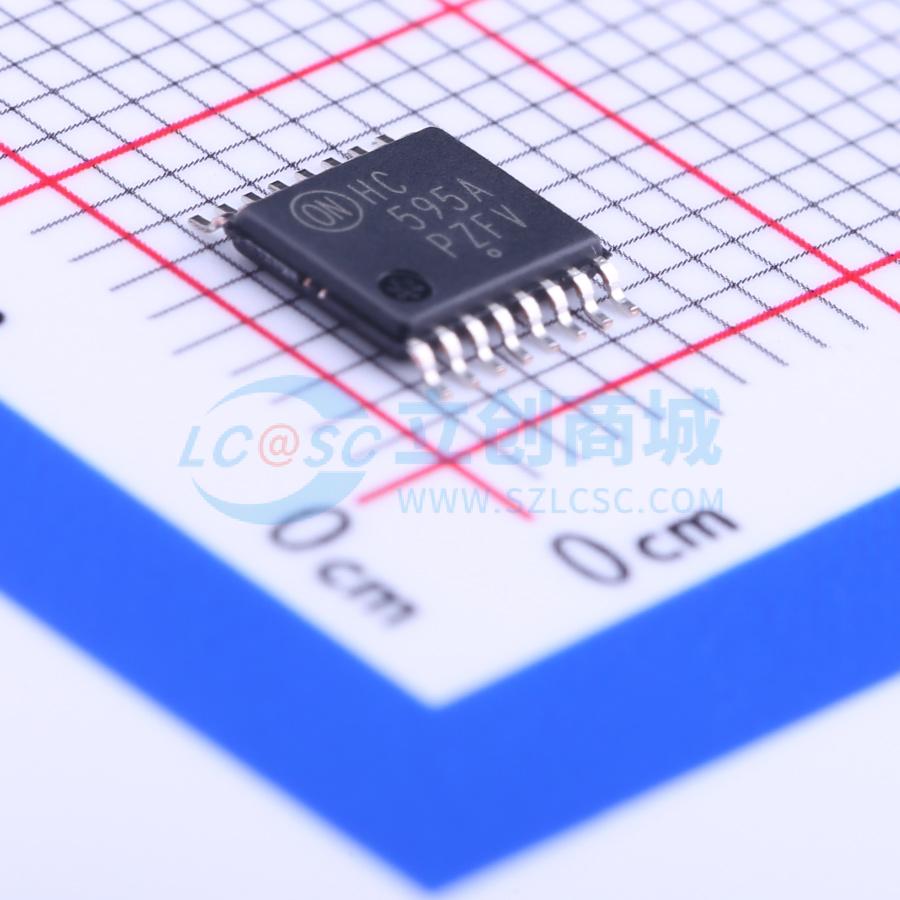

温馨提醒：图片仅供参考，商品以实物为准
MC74HC595ADTR2G
三态输出 串行至串行或并行移位寄存器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MC74HC595A由一个8位移位寄存器和一个带三态并行输出的8位D型锁存器组成。移位寄存器接收串行数据并提供串行输出。移位寄存器还向8位锁存器提供并行数据
- 品牌名称
- onsemi(安森美)
- 商品型号
- MC74HC595ADTR2G
- 商品编号
- C100027
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.189克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 串行至串行或并行 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 35MHz | |
| 元件数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 每个元件位数 | 8 | |
| 输出类型 | 三态 | |
| 系列 | 74HC | |
| 工作温度 | -55℃~+125℃ | |
| 传播延迟(tpd) | 24ns@6.0V,50pF |
商品特性
- 输出驱动能力：15 LSTTL负载
- 输出直接与CMOS、NMOS和TTL接口
- 工作电压范围：2.0至6.0V
- 低输入电流：1.0 μA
- 具有CMOS器件的高抗噪特性
- 符合JEDEC标准No. 7A的要求
- 芯片复杂度：328个FET或82个等效门
- 相对于HC595的改进：改进的传播延迟；静态功耗降低50%；改进的输入噪声和闩锁抗扰度
- 适用于汽车和其他需要独特场地和控制变更要求的应用的NLV前缀；符合AEC - Q100标准且具备PPAP能力
- 这些器件无铅、无卤素且符合RoHS标准
