产品特点 FEATURES

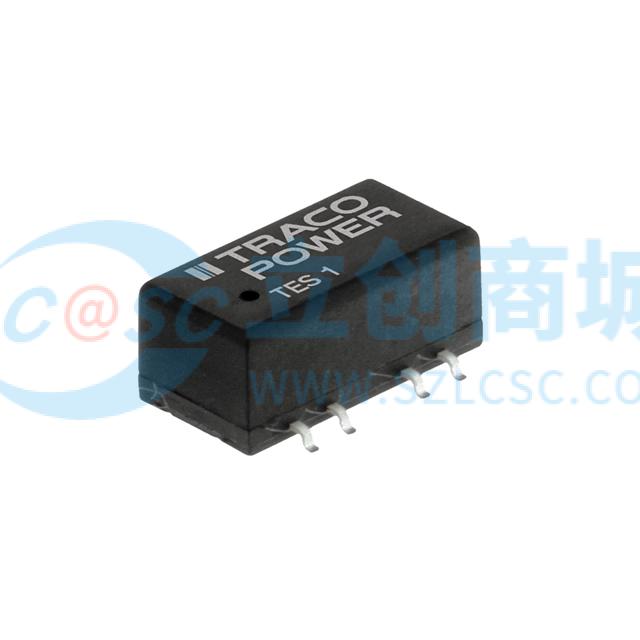

1TRACO POWER的TES 1-0512是一款高性能的隔离模块，具有以下特点：
2- 高效性能：效率高达79%，确保能源的有效利用。
3- 强大隔离能力：提供1.5 kV的电压隔离，保障电路的安全性和稳定性。
4- 灵活输入电压范围：支持4.5V至5.5V的输入电压，适应多种电源环境。
5- 稳定输出：输出电压为12V，最大电流84mA，适用于需要稳定12V电源的应用。
6- 广泛的工作温度范围：可在-40°C至+90°C（有降额）的温度范围内工作，适应严苛环境。
7- 表面贴装设计：采用SMD封装，尺寸为13.7mm x 8.0mm x 7.0mm，适合高密度电路板设计。
8- 短路保护：具备短路保护功能，增强设备的可靠性和安全性。
9- 环保材料：符合RoHS和REACH标准，使用环保材料制造。
10- 高精度引脚共面性：确保在自动化生产中的高精度安装。
11- 无铅回流焊兼容：符合IPC/JEDEC J-STD-020C标准，适用于现代无铅焊接工艺。
使用场景 APPLICATIONS
1TES 1-0512隔离模块广泛应用于需要隔离电压的多种场景：
2- 工业自动化：在工业控制系统中，用于消除地环路，减少噪声干扰，提高系统稳定性。
3- 通信设备：在数据传输接口中，实现电压隔离，保护敏感电子元件。
4- 医疗设备：在医疗电子设备中，提供安全隔离，确保患者和操作人员的安全。
5- 汽车电子：在车载电子系统中，适应宽范围的工作温度，确保系统的可靠运行。
6- 分布式电源系统：在分布式电源架构中，实现电压转换，满足不同模块的供电需求。
7该模块特别适用于需要在高密度电路板上进行表面贴装的应用，如商用IT设备、多媒体设备等，其高效能和小尺寸设计使其成为理想选择。
注意事项 PRECAUTIONS
1在使用TES 1-0512隔离模块时，需注意以下事项：
2- 安装要求：确保按照推荐的焊盘布局进行安装，避免焊接不良导致的接触问题。
3- 工作条件：在高温环境下（超过75°C），需进行功率降额，以保证模块的正常工作。
4- 输入电压范围：务必在4.5V至5.5V的范围内提供输入电压，避免过压或欠压导致的损坏。
5- 输出负载：最小负载为最大输出电流的2%，低于此值可能无法满足所有规格要求。
6- 短路保护：虽然模块具有短路保护功能，但应尽量避免长时间短路，以免影响模块寿命。
7- 环境湿度：相对湿度不应超过95%（非冷凝），防止湿气引起的电气故障。
8- 清洗过程：禁止清洗模块，以免损害其电气性能和机械结构。
9- 存储条件：在-50°C至+125°C的温度范围内存储，避免极端温度导致的材料老化。
10正确遵循以上注意事项，可以确保TES 1-0512隔离模块的长期稳定运行和最佳性能。
