产品特点 FEATURES

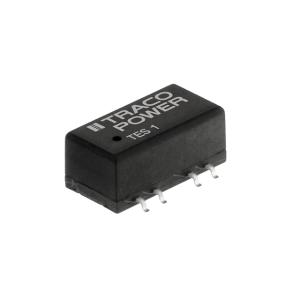

1TRACO POWER TES 1-1222是一款高性能的隔离模块，具有以下特点：
2- 高效能设计：效率高达78%，确保在各种应用中实现能源的有效利用。
3- 双输出配置：提供+12V和-12V双输出电压，满足不同电路的需求。
4- 宽输入电压范围：输入电压范围为10.8V至13.2V，适应多种电源环境。
5- 高隔离电压：具备1.5kV的隔离电压，确保电气安全和系统稳定性。
6- 小型化设计：尺寸仅为13.7mm x 8.0mm x 7.0mm，适合空间受限的应用场景。
7- 表面贴装技术（SMD）：易于自动化生产，提高装配效率。
8- 短路保护功能：内置短路保护机制，增强设备的可靠性和安全性。
9- 广泛的工作温度范围：可在-40°C至+90°C（有降额）的环境下稳定工作，适应严苛的工业环境。
10- 高精度引脚共面性：确保在高密度电路板上的精准安装。
11- 符合RoHS和REACH标准：环保材料，符合国际环保要求。
使用场景 APPLICATIONS
1TRACO POWER TES 1-1222广泛应用于需要隔离电压的多种场景：
2- 工业自动化：在PLC、传感器和执行器等设备中，提供稳定的隔离电源。
3- 通信设备：用于网络交换机、路由器等通信设备的电源转换，减少电磁干扰。
4- 医疗电子：在医疗监测设备和仪器中，确保患者和设备的安全。
5- 汽车电子：适用于车载电子系统的电源管理，提高系统可靠性。
6- 数据中心：在服务器和存储设备中，提供高效能的电源解决方案。
7该模块特别适用于需要消除地环路、降低噪声、进行电压隔离的数字接口和分布式电源系统，能够有效解决特定工业或电子系统中的电源问题，确保系统稳定运行。
注意事项 PRECAUTIONS
1在使用TRACO POWER TES 1-1222时，请注意以下事项：
2- 安装要求：采用标准的表面贴装技术进行安装，确保焊接质量和电气连接的可靠性。
3- 工作环境：避免在超出指定温度范围（-40°C至+90°C）的环境中使用，以防止性能下降或损坏。
4- 输入电压：确保输入电压在10.8V至13.2V范围内，避免过压或欠压导致的故障。
5- 输出负载：最大输出电流为40mA（每路），不要超过此限制，以免影响模块的正常工作。
6- 短路保护：虽然模块具有短路保护功能，但应尽量避免长时间短路，以防内部元件受损。
7- 清洁维护：禁止使用清洗剂清洗模块，保持其干燥和清洁。
8- 存储条件：在-50°C至+125°C的环境中存储，避免潮湿和腐蚀。
9- 焊接工艺：遵循IPC/JEDEC J-STD-020C标准进行无铅回流焊，最高温度不超过245°C，时间不超过30秒。
10正确遵循以上注意事项，可以确保模块的长期稳定运行和最佳性能。
