产品特点 FEATURES

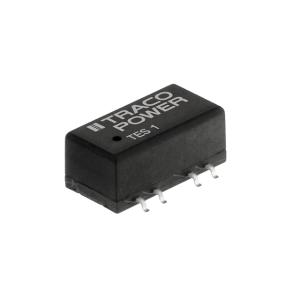

1TRACO POWER的TES 1-1221是一款高性能的隔离模块，具有以下特点：
2- 高隔离电压：提供1500VDC的输入输出隔离，确保电气安全。
3- 双输出设计：输出电压为+5V和-5V，最大电流均为100mA，适用于需要正负电源的应用。
4- 宽输入电压范围：输入电压范围为10.8V至13.2V，适应性强。
5- 高效率：典型效率达到74%，减少能量损耗，提高系统能效。
6- 小型化设计：尺寸仅为13.7mm x 8.0mm x 7.0mm，适合空间受限的应用。
7- 表面贴装型：采用SMD封装，便于自动化生产，提高装配效率。
8- 短路保护：具备短路保护功能，增强设备的可靠性和安全性。
9- 广泛的工作温度范围：可在-40°C至+90°C（有降额）的环境下工作，适应各种严苛环境。
10- 高精度引脚共面性：确保在高密度电路板上的稳定安装。
11- 无铅回流焊兼容：符合IPC/JEDEC J-STD-020C标准，支持现代环保焊接工艺。
使用场景 APPLICATIONS
1TES 1-1221隔离模块广泛应用于需要电气隔离和电压转换的场合，具体包括：
2- 工业自动化：在PLC、传感器接口等设备中，实现信号的隔离传输，避免干扰。
3- 通信设备：用于数据传输接口，消除地环路，提高信号质量。
4- 医疗电子：在监护仪、诊断设备中，确保患者和设备的安全。
5- 汽车电子：适用于车载电子系统，提供稳定的电源供应。
6- 测试与测量：在示波器、万用表等仪器中，实现精确的电压测量。
7该模块特别适用于需要正负电源的数字接口，如RS-485、CAN总线等，能够有效减少噪声，提高系统的稳定性和可靠性。
注意事项 PRECAUTIONS
1在使用TES 1-1221隔离模块时，需注意以下事项：
2- 安装要求：确保模块正确安装在PCB上，引脚对齐且焊接牢固，避免虚焊或短路。
3- 输入电压：输入电压应在10.8V至13.2V范围内，过高或过低可能导致模块损坏或性能下降。
4- 输出负载：最大输出电流为100mA，不要超过此限制，以免过载。
5- 工作温度：在-40°C至+90°C范围内使用，高温环境下需考虑散热，防止过热。
6- 短路保护：虽然模块具有短路保护功能，但应尽量避免长时间短路，以免影响寿命。
7- 环境条件：避免在潮湿、腐蚀性气体环境中使用，保持干燥清洁。
8- 维护保养：定期检查模块及连接线路，确保其正常工作，发现问题及时更换。
9- 焊接工艺：采用无铅回流焊，遵循IPC/JEDEC J-STD-020C标准，避免热损伤。
10- 储存运输：在-50°C至+125°C范围内储存，避免剧烈震动和撞击。
