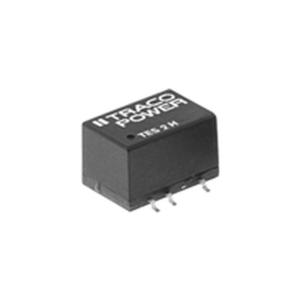

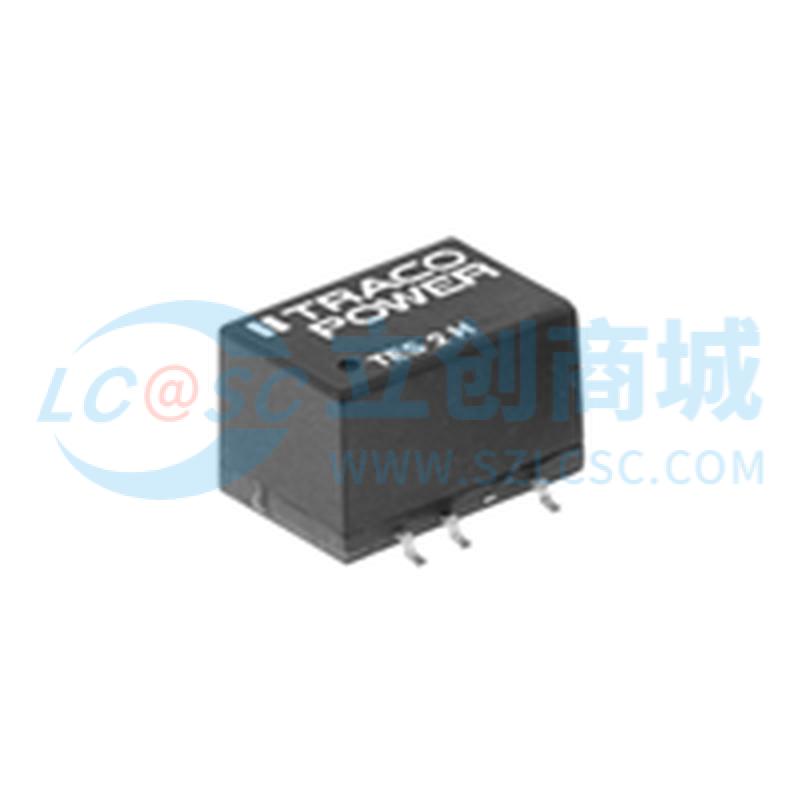

TES 2-2423H

SMT扩展库
嘉立创SMT补贴
PCB免费打样
工业品

嘉立创贴片惊喜价格立即查看

价格：￥101.45价格含税（税率13%）

品牌名称: TRACO POWER
商品型号: TES 2-2423H
商品编号: C6552644
商品毛重: 1克(g)

广东仓10
SMT仓10

购买数量

个

(10个/管，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

品牌为TRACO POWER，型号TES 2-2423H，属于TES 2H系列2瓦非稳压DC/DC转换器。- 输入电压范围21.6 - 26.4VDC（标称24VDC），输出1为+15VDC（最大电流66mA），输出2为-15VDC（最大电流66mA），典型效率79%。- I/O隔离电压达1500VDC，支持非稳压输出，提供单/双输出型号选择。- 工作温度范围宽，为-40℃至+90℃，适应恶劣环境；引脚共面性精度高，确保焊接可靠性。- 符合无铅回流焊工艺标准（IPC/JEDEC J-STD-020E），支持带卷装（tape and reel）包装，便于自动化SMD生产线装配。- 具备3年产品质保，保障长期使用可靠性；效率最高可达80%，能量转换效率优秀。

使用场景 APPLICATIONS

适用于需要电压隔离的数字接口、分布式电源系统中，可实现接地环路消除、噪声抑制、电源转换。- 自动化SMD生产线的电子设备制造环节，利用带卷装设计提升装配效率。- 工业控制、通信设备、嵌入式系统等对空间要求严格的场景，其小尺寸封装适配紧凑布局。- 需在宽温度范围（-40℃至+90℃）、高湿度（95%非冷凝）环境下工作的设备，如户外通信基站、工业自动化设备。- 对EMC要求较高的应用（配合外部滤波器可满足EN 55032 A类），如医疗设备周边（需合规）、消费电子外围电源模块。

注意事项 PRECAUTIONS

存储温度需控制在-50℃至+125℃，避免超出范围影响产品性能。- 焊接工艺需参考应用笔记（www.tracopower.com/info/reflow - soldering.pdf），确保无铅回流焊过程合规。- 最小负载要求需遵循应用笔记（www.tracopower.com/overview/tes2h），轻载时可能不满足全部规格，但不会损坏转换器。- 短路保护为有限0.5秒自动恢复，短路故障排除后需等待恢复时间；EMC若需EN 55032 A类认证，需配合外部滤波器（参考www.tracopower.com/overview/tes2h）。- 工作湿度≤95%（非冷凝），避免凝露环境；安装时单/双输出型号的NTC引脚（Pin8/10）请勿连接，防止电路异常。- 产品遵循REACH和RoHS合规要求（含豁免项），使用/处置需符合环保法规；规格参数可能无通知变更，设计时建议确认最新版本。
