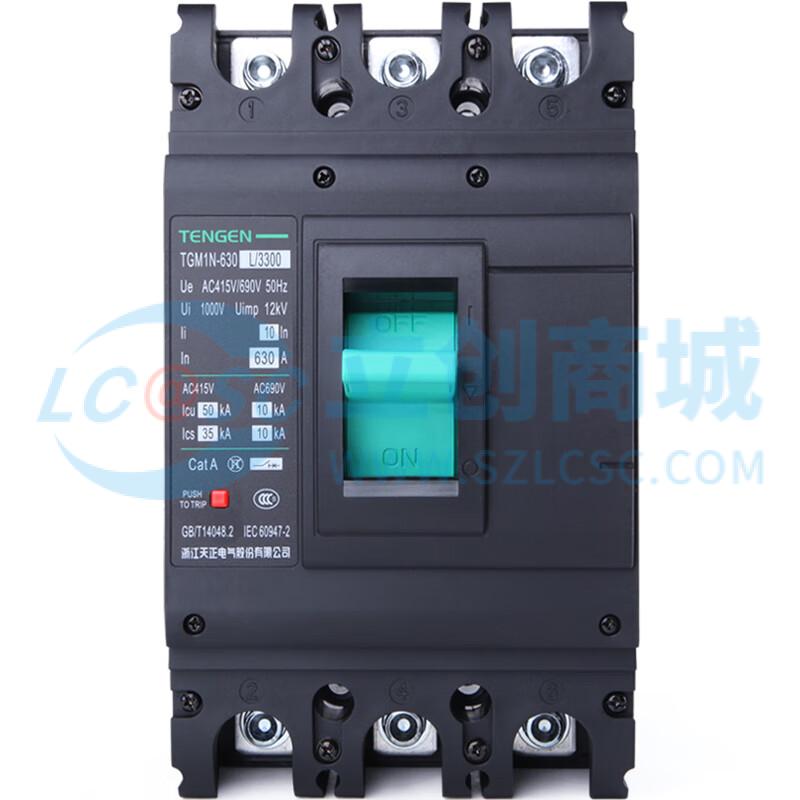

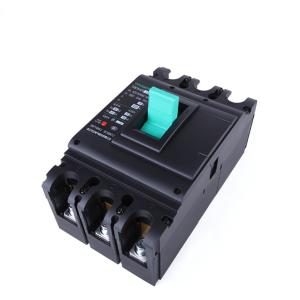

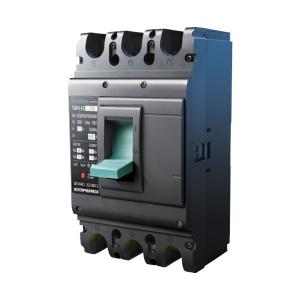

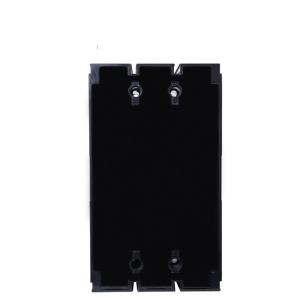

TENGEN(天正电气）塑壳断路器(祥云3.0) TGM1N-630L/3300 500A

工业品

价格：￥141.609

原价：￥ 544.65

品牌名称: TENGEN(天正电气)
商品型号: TGM1N-630L/3300 500A
商品编号: C5159195
商品毛重: 5450克(g)

广东仓1

购买数量

个

(1个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

TENGEN(天正电气) TGM1N-630L/3300 500A 塑壳断路器（祥云3.0）是一款专为工业配电系统设计的高性能塑料外壳式断路器，具备以下核心优势：

1 采用国际先进技术平台开发，适用于交流50/60Hz、额定工作电压690V及以下电路中的配电保护。

2 具备过载和短路双重保护功能，可有效防止线路因电流异常而引发故障或火灾。

3 支持垂直（竖装）和水平（横装）两种安装方式，适应不同配电柜布局需求。

4 配备相间隔板（出厂标配），增强相间绝缘性能，提升运行安全性。

5 拥有隔离功能，满足部分场合对电气隔离的要求。

6 分断能力等级为L型（标准型），在AC380/400V下额定分断能力Icu达50kA，Ics达35kA，适合中等负荷工况。

7 热磁脱扣方式，热脱扣响应灵敏，电磁脱扣动作迅速，整定值范围为6In至12In，支持灵活调节。

8 可选配多种附件，如欠压脱扣器、分励脱扣器、辅助触头、报警触头、电动操作机构等，满足自动化控制与远程监控需求。

9 支持板前接线、板后接线及插入式接线等多种连接方式，安装灵活性高。

10 外形紧凑，尺寸适中，适合空间受限的配电箱使用。

11 通过IEC 60947-1、GB/T 14048.1、IEC 60947-2、GB/T 14048.2等多项国际国内标准认证，符合CCC、CB、CE等认证要求，品质可靠。

使用场景 APPLICATIONS

该型号塑壳断路器广泛应用于工业厂房、商业建筑、市政设施、数据中心等低压配电系统中，具体适用场景包括：

1 工厂车间动力配电柜，用于保护电机、泵类设备及其他大功率负载。

2 商业楼宇照明与空调系统的主回路保护。

3 配电房内作为进线或馈线开关，实现分支线路的过载与短路保护。

4 自动化控制系统中配合PLC、变频器等设备，实现远程控制与状态反馈。

5 需要远程分合闸或失压保护的场所，例如消防电源、应急照明系统等。

6 配合机械连锁装置使用，实现双电源切换或互锁控制，防止误操作。

7 适用于环境温度-5℃～+40℃、海拔不超过2000米的一般工业环境；若环境温度高于30℃或海拔超过2000米，需按样本修正系数降容使用。

注意事项 PRECAUTIONS

1 安装前请确认实际工作电压、电流、频率是否与产品参数匹配，避免超规格使用。

2 断路器必须由专业电工进行安装，确保接线牢固、接地良好，防止松动或接触不良导致发热或打火。

3 若配置了欠压脱扣器，请注意其必须先通电才能实现再扣及合闸操作，否则可能损坏设备。

4 分励脱扣器在DC24V供电时，导线长度建议不超过150m（1.5mm²），若超过需增加中间继电器以保证动作可靠性。

5 使用电动操作机构（CD2）时，应确保控制电源稳定，并根据电压等级正确接线。

6 若需加装附件（如辅助触头、报警触头等），请明确安装位置（左/右）及接线方式（直接引出或端子盒），未说明则默认为左侧直接引出50cm。

7 透明盖式断路器不可加装任何内部附件，请提前确认是否需要透明盖。

8 在高温（>40℃）或高湿环境中使用时，应参考环境温度修正系数表调整额定电流，避免误跳闸。

9 高海拔地区（>2000m）使用时，需考虑空气冷却效应和绝缘性能下降，建议降低负载或咨询厂家技术支持。

10 严禁私自拆解或改装断路器内部结构，以免影响安全性能。

11 维护时应断电并验电，确保无残留电压后再进行操作。
