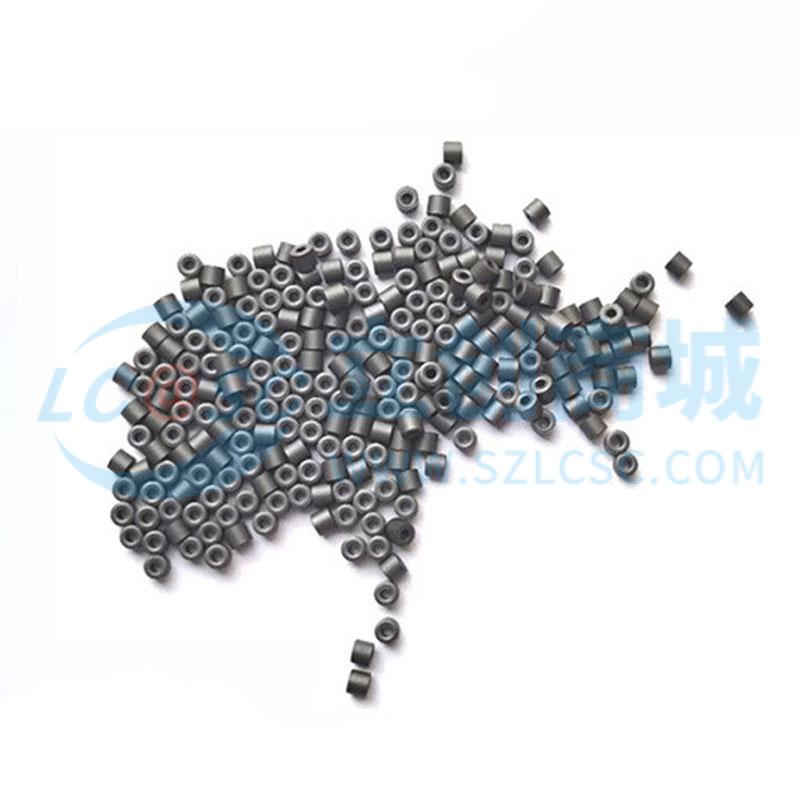

磁环磁珠T3.5*3*1.8 内径1.8mm 18Ω@25MHz;60Ω@100MHz
- SMT扩展库
- 嘉立创SMT补贴
- PCB免费打样
- 工业品
嘉立创贴片惊喜价格立即查看
价格：￥0.0323价格含税（税率13%）
10+￥0.0303
200+￥0.0253
1000+￥0.0243
- 商品型号
- T3.5*3*1.8
- 商品编号
- C49215448
- 商品毛重
0.10756克(g)
广东仓94,751
SMT仓94,751
购买数量
个
(10000个/袋，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交24单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
该磁环磁珠型号为T3.5*3*1.8，内径1.8mm，适用于电子电路中的电磁干扰抑制。其主要电气特性包括在25MHz频率下阻抗不低于18Ω，在100MHz频率下阻抗不低于60Ω，具备良好的频域抑制能力。产品采用高磁导率材料制成，具有较高的饱和磁通密度（330mT）和较低的损耗因子，适合用于高速信号线或电源线路的EMI滤波。
1
尺寸规格：外径3.5±0.3mm，高度3±0.3mm，内径1.8±0.1mm
2
线组规格：Φ0.5×0.5TS×100L(mm)
3
材料特性：初始磁导率约20（@0.1MHz），比损耗因子2~5，使用频率范围0.1~1.5MHz
4
通过RoHS与REACH合规认证，符合环保要求
5
提供完整的检验数据及阻抗-频率曲线图，确保性能一致性
6
包装方式为内泡塑盒+外纸箱，每箱附带合格章标签，标明品名、数量、批次及检验员信息
使用场景 APPLICATIONS
该磁环磁珠广泛应用于各类电子设备中，用于抑制共模干扰和差模噪声，提升系统的电磁兼容性（EMC）。典型应用场景包括：
1
高速数据传输线路（如USB、HDMI、以太网）的信号线滤波
2
开关电源输入/输出端的共模扼流圈应用
3
工控设备、通信模块、医疗仪器等对EMI敏感的场合
4
消费类电子产品中的电源线或信号线抗干扰处理
5
适用于PCB板上走线绕制或直接穿线安装的场合
由于其小尺寸和高阻抗特性，特别适合空间受限但需有效抑制电磁干扰的设计需求
注意事项 PRECAUTIONS
1
安装时请确保导线正确穿过磁环中心孔，避免偏心或接触不良影响滤波效果
2
使用前请确认工作频率是否在推荐范围内（0.1~1.5MHz），超出范围可能无法达到预期阻抗值
3
不建议在高温或高湿环境下长期使用，应遵循标准测试条件下的温湿度限制
4
避免机械应力过大导致磁环开裂或破损，尤其在焊接或装配过程中注意轻拿轻放
5
储存环境应干燥通风，防止受潮影响绝缘性能
6
若需多层绕制，请参考实际测试数据调整匝数，避免因过载导致磁饱和
7
本产品为被动元件，不具放大或主动功能，仅用于抑制干扰信号
