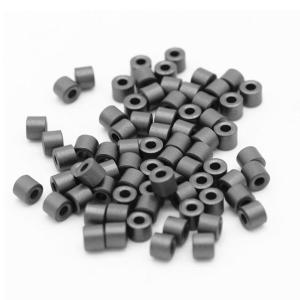

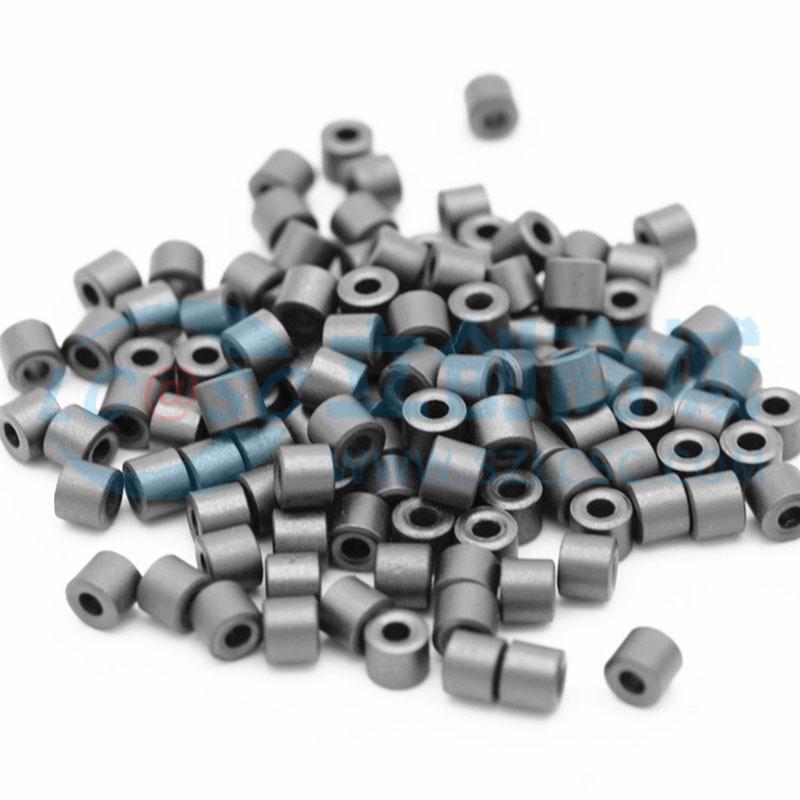

磁环磁珠T3.5*3*1.5 内径1.5mm 18Ω@25MHz;55Ω@100MHz
- SMT扩展库
- 嘉立创SMT补贴
- PCB免费打样
- 工业品
嘉立创贴片惊喜价格立即查看
价格：￥0.0323价格含税（税率13%）
10+￥0.0303
200+￥0.0253
1000+￥0.0243
- 商品型号
- T3.5*3*1.5
- 商品编号
- C49215447
- 商品毛重
0.11404克(g)
广东仓49,998
SMT仓49,998
购买数量
个
(10000个/袋，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交28单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
该磁环磁珠型号为T3.5*3*1.5，内径1.5mm，适用于抑制电子设备中的电磁干扰（EMI）和射频噪声。其主要电气参数为：在25MHz频率下阻抗Z1≥18Ω，在100MHz频率下阻抗Z2≥55Ω，具备良好的宽带抑制性能。
1
尺寸规格为A: 3.5±0.3mm，B: 3±0.3mm，C: 1.5±0.2mm，结构紧凑，适合高密度PCB布局。
2
材料特性包括初始磁导率μi为16（@0.1MHz），饱和磁通密度Bs为280mT（1600A/m），矫顽力Hc为20A/m，居里温度Tc>130℃，确保在高温环境下仍能稳定工作。
3
阻抗随频率上升呈线性增长趋势，从1MHz到500MHz范围内阻抗可达百欧级别，有效抑制中高频率噪声。
4
通过RoHS与REACH认证，符合环保要求，适用于对环境标准有严格要求的工业及消费类电子产品。
5
绕组规格为Φ0.5×0.5TS×100L（mm），可适配多种线材绕制需求，便于安装与集成。
使用场景 APPLICATIONS
该磁环磁珠广泛应用于各类需要电磁兼容（EMC）设计的电子系统中，特别适用于以下场景：
1
数字电路与模拟电路之间的信号隔离，防止串扰。
2
电源线路滤波，抑制开关电源产生的共模与差模噪声。
3
数据传输线缆（如USB、HDMI、以太网）的EMI防护，提升信号完整性。
4
工业控制设备、通信模块、车载电子系统等对电磁干扰敏感的应用场合。
5
高频开关电源、LED驱动器、充电器等功率转换装置的输入输出端口滤波。
6
适用于消费电子、医疗设备、安防监控、智能家电等领域中对小型化、高性能EMI抑制元件的需求。
注意事项 PRECAUTIONS
1
请根据实际电路频率范围选择合适的磁珠，避免因阻抗不足导致滤波效果不佳。
2
安装时注意焊接温度控制，建议回流焊温度不超过260℃，避免材料热老化或变形。
3
使用前需确认绕线方向与圈数是否符合设计要求，错误绕法可能导致阻抗异常。
4
在高电流应用中需评估磁芯饱和风险，避免因电流过大导致磁导率下降。
5
储存环境应干燥通风，避免受潮影响绝缘性能。
6
不得用于高压或大功率直流电流通路，仅适用于低至中等电流的信号与电源线路。
7
若需长期运行于高温环境（>100℃），建议进行热循环测试验证可靠性。
磁环磁珠T3.5*3*1.5 内径1.5mm 18Ω@25MHz;55Ω@100MHz
价格：￥0.0323
购买数量
个
(10000个/袋，最小起订量1个，递增量：1)
