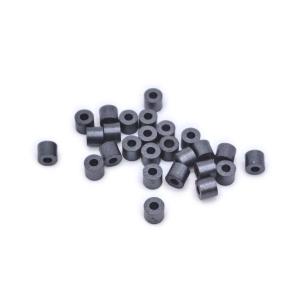

磁环磁珠T3.5*3*1.2 内径1.2mm 18Ω@25MHz;48Ω@100MHz
- SMT扩展库
- 嘉立创SMT补贴
- PCB免费打样
- 工业品
嘉立创贴片惊喜价格立即查看
价格：￥0.0323价格含税（税率13%）
10+￥0.0303
200+￥0.0253
1000+￥0.0243
- 商品型号
- T3.5*3*1.2
- 商品编号
- C49215446
- 商品毛重
0.12228克(g)
广东仓94,770
SMT仓94,770
购买数量
个
(10000个/袋，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交25单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
该磁环磁珠型号为T3.5×3×1.2，内径1.2mm，适用于高频率电磁干扰抑制场景。其主要电气特性包括在25MHz时阻抗达到18Ω，100MHz时阻抗达48Ω，具备良好的共模噪声抑制能力。材料初始磁导率约为20（±20%），比损耗因子较低，适合在宽频范围内稳定工作。磁芯采用铁氧体材料，具有较高的饱和磁通密度（330mT）和良好的温度稳定性，工作温度范围可达-40℃至+125℃。产品通过RoHS与REACH环保认证，符合国际电子元器件环保标准。尺寸精度控制严格，A尺寸3.5±0.3mm，B尺寸3±0.3mm，C尺寸1.2±0.2mm，确保装配一致性。线组规格为Φ0.5×0.5TS×100L，满足常规绕线需求。阻抗-频率曲线显示其在1MHz至1000MHz范围内呈稳定上升趋势，适用于电源滤波、信号线抗干扰等应用。
使用场景 APPLICATIONS
适用于各类电子设备中的电源线、信号线、数据线等线路的EMI（电磁干扰）抑制，广泛用于通信设备、计算机外围设备、工业控制系统、消费类电子产品及医疗电子设备中。尤其适合在开关电源、DC-DC转换器、USB接口、以太网接口、音频传输线路等高速信号系统中作为共模扼流圈使用，有效降低射频干扰，提升系统电磁兼容性（EMC）。由于其小尺寸和高阻抗特性，也适用于空间受限的PCB布局设计，可直接穿孔安装于电路板或线缆上，实现高效滤波。
注意事项 PRECAUTIONS
1
请勿在超过额定电流或温度条件下使用，避免磁芯饱和导致性能下降。
2
安装时需确保线缆穿过磁环中心，绕线圈数应根据实际需求确定，一般建议单匝或多匝并联使用以增强滤波效果。
3
避免在强磁场环境中长期存放或使用，以免影响磁性能。
4
储存环境应干燥、通风，避免高温潮湿，防止氧化或物理损伤。
5
本产品为非极性元件，无需区分正负极，但应保证绕线方向一致以获得最佳共模抑制效果。
6
使用前请确认其电气参数是否匹配电路设计要求，特别是阻抗频率响应与目标干扰频段的一致性。
