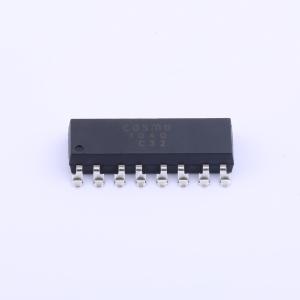

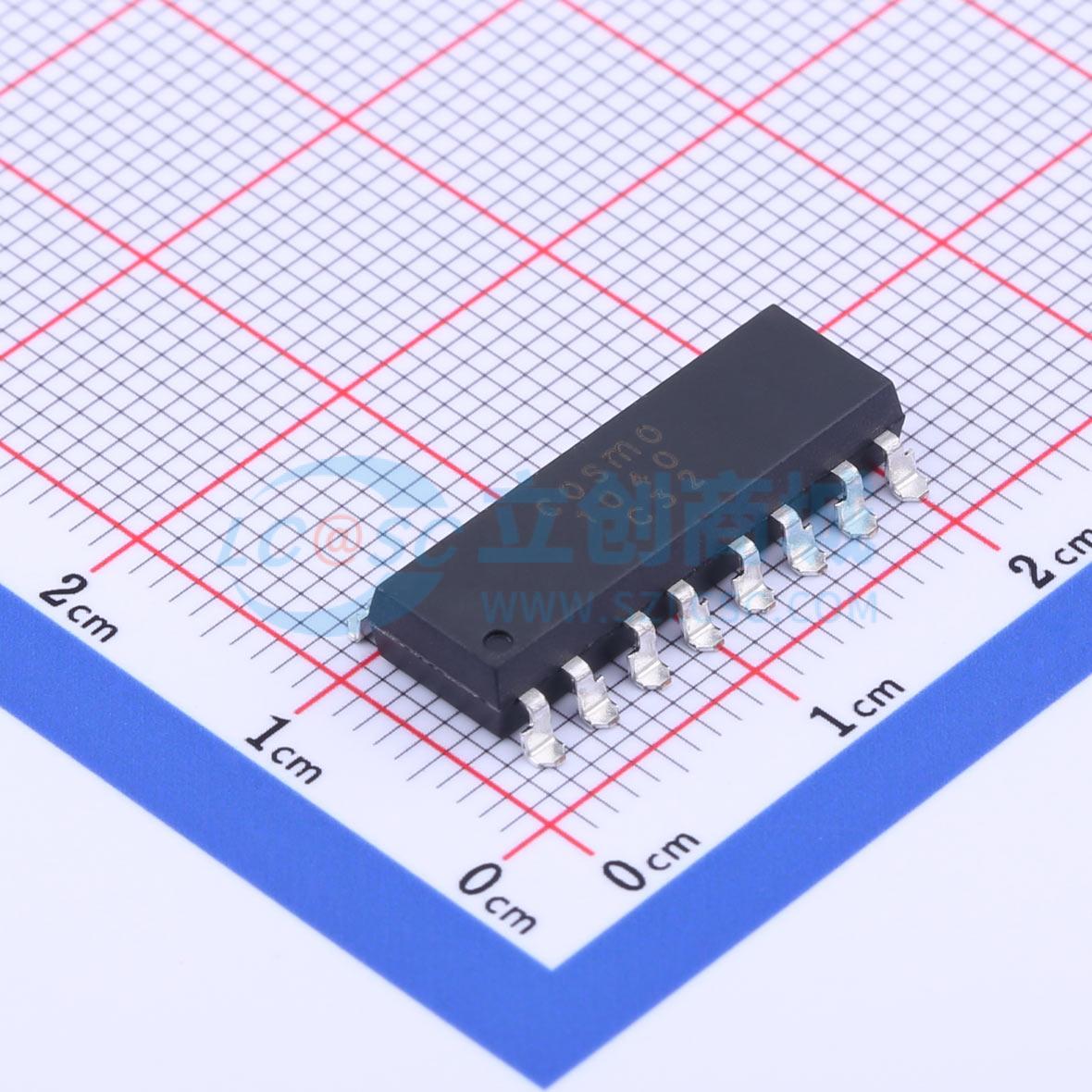

KP1040SE TL
DC输入 隔离电压(rms):5000V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Cosmo(冠西)
- 商品型号
- KP1040SE TL
- 商品编号
- C920667
- 商品封装
- SMD-16P
- 包装方式
- 编带
- 商品毛重
- 1.535克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | - | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 200mV@20mA,1mA | |
| 上升时间(tr) | 4us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+115℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% |
商品概述
KP1040系列由一个红外发射二极管和一个光电晶体管探测器光耦合组成。它们采用16引脚DIP封装，有宽引脚间距和SMD可选封装。
商品特性
- 电流传输比（CTR：在lF = 5mA、vCE = 5V时，最小值为50%）
- 输入输出间高隔离电压（Viso：5000Vrms）
- 无铅且符合RoHS标准
- 湿度敏感度等级1级
- 认证机构批准：UL认证（编号E169586）：UL1577；c-UL认证（编号E169586）；VDE认证（编号101347）：DIN EN60747-5-5；FIMKO认证：EN60065、EN60950、EN60335；SEMKO认证：EN60065、EN60950、EN60335
应用领域
- 系统设备
- 测量仪器
- 计算机终端
- 可编程控制器
- 医疗仪器
- 理化设备
- 不同电位和阻抗电路间的信号传输
