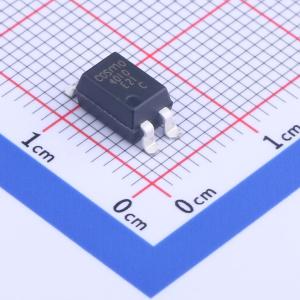

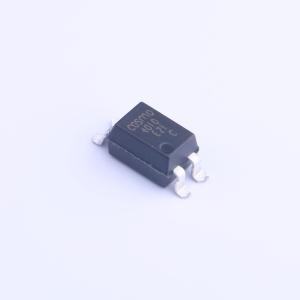

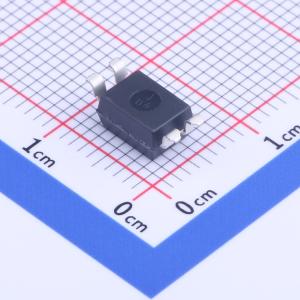

KP40102C TLD
4引脚光电达林顿管光电耦合器
- 描述
- KP4010系列由一个光电达林顿管与一个砷化镓红外发光二极管光耦合组成，采用4引脚DIP封装，有宽引脚间距和SMD可选封装。集电极 - 发射极电压为300V。它具有高电流传输比、低耦合电容和高隔离电压的特点
- 品牌名称
- Cosmo(冠西)
- 商品型号
- KP40102C TLD
- 商品编号
- C920670
- 商品封装
- SMD-4P
- 包装方式
- 编带
- 商品毛重
- 0.398克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 达林顿晶体管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 150mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 负载电压 | 300V | |
| 集射极饱和电压(VCE(sat)) | 1.5V@20mA,5mA | |
| 上升时间(tr) | 60us | |
| 下降时间 | 250us | |
| 工作温度 | -55℃~+115℃ | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA |
商品概述
KP4010系列由一个光电达林顿管与一个砷化镓红外发光二极管光耦合组成，采用4引脚DIP封装，有宽引脚间距和SMD可选。集电极 - 发射极电压为300V。它具有高电流传输比、低耦合电容和高隔离电压的特点。
商品特性
- 高电流传输比（Vceo：最小300V）（CTR：在lF = 1mA、VCE = 2V时最小600%）
- 输入与输出之间高隔离电压（Viso：5000Vrms）
- 紧凑的双列直插式封装
- 无铅且符合RoHS标准
- MSL 1级
- 机构认证 • UL认证（编号E169586）：UL1577 • c - UL认证（编号E169586） • VDE认证（编号101347）：DIN EN60747 - 5 - 5 • FIMKO认证：EN60065、EN60950、EN60335 • SEMKO认证：EN60065、EN60950、EN60335 • CQC认证：GB8898 - 2011、GB4943.1 - 2011
应用领域
- 系统设备、测量仪器
- 工业机器人
- 复印机、自动售货机、传真机
- 不同电位和阻抗电路之间的信号传输
- 电话机
- 数控机床
- 与各种电源电路、配电板的接口
