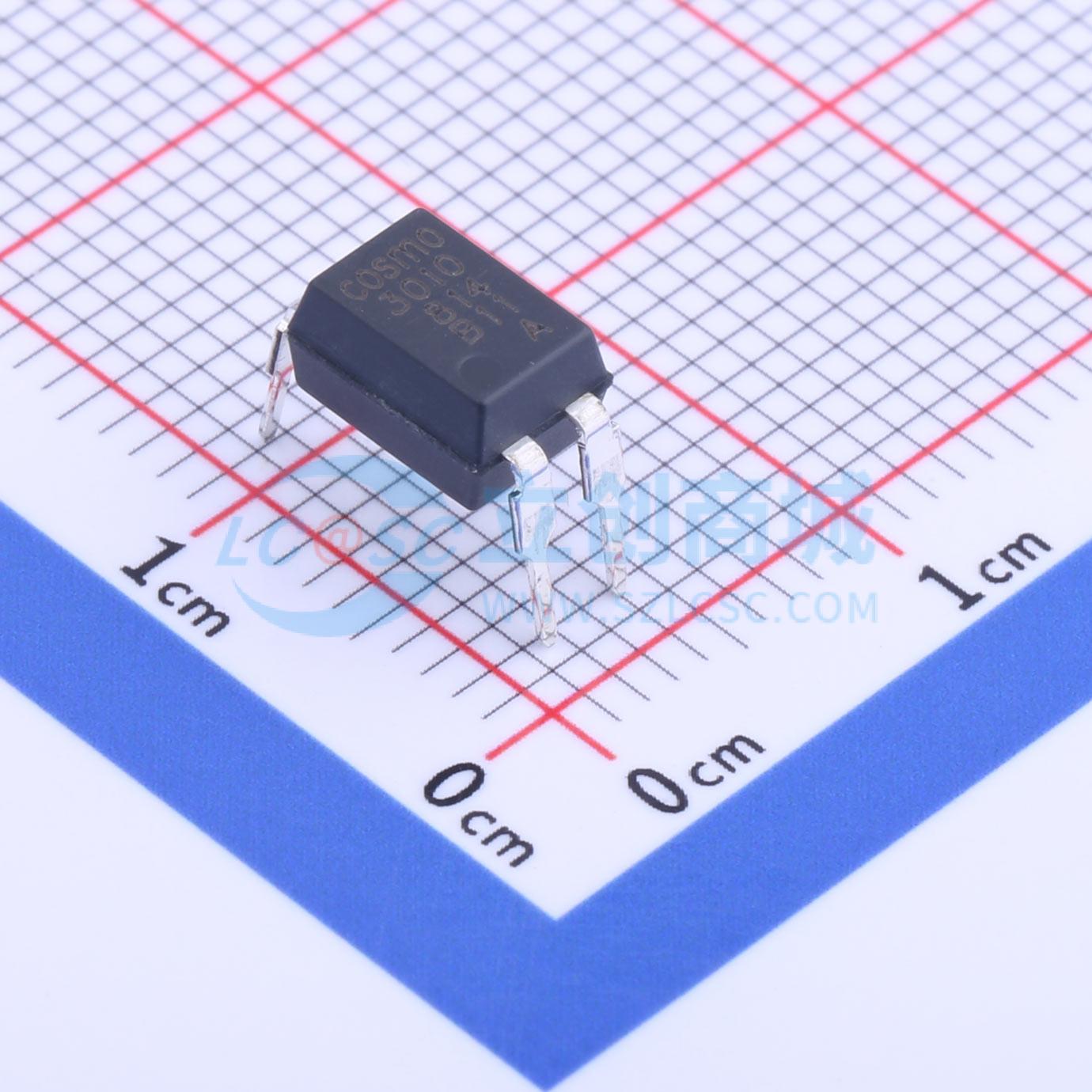

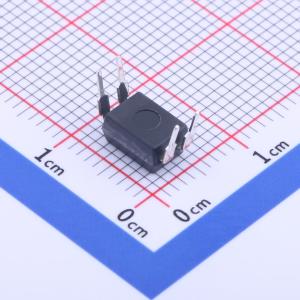

K30101A
AC,DC输入 隔离电压(rms):5000V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- K3010系列由两个反向并联连接的红外发光二极管组成，它们与一个光电晶体管探测器进行光耦合。它们采用4引脚DIP封装，有宽引脚间距和SMD可选封装形式。
- 品牌名称
- Cosmo(冠西)
- 商品型号
- K30101A
- 商品编号
- C920671
- 商品封装
- DIP-4
- 包装方式
- 管装
- 商品毛重
- 0.436克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | AC,DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | - | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@20mA,20mA | |
| 上升时间(tr) | 5us@2mA,100Ω | |
| 下降时间 | 4us | |
| 工作温度 | -55℃~+115℃ | |
| 电流传输比(CTR)最小值 | 60% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA |
商品概述
K3010系列由两个反向并联的红外发光二极管组成，与光电晶体管检测器进行光耦合。它们采用4引脚DIP封装，有宽引脚间距和SMD可选封装。
商品特性
- 电流传输比（CTR：在lF = ±1mA、VCE = 5V时，最小值为50%）
- 输入与输出之间具有高隔离电压（Viso：5000Vrms）
- 无铅且符合RoHS标准
- 湿度敏感度等级为1级
- 机构认证 • UL认证（编号E169586）：UL1577 • c-UL认证（编号E169586） • VDE认证（编号101347）：DIN EN60747-5-5 • FIMKO认证：EN60065、EN60950、EN60335 • SEMKO认证：EN60065、EN60950、EN60335 • CQC认证：GB8898 - 2011、GB4943.1 - 2011
应用领域
- 系统设备
- 限位开关
- 传感器
- 低输入光电耦合器和高Vceo光电耦合器的可编程控制器应用
- 电话机
- 电话交换机
- 恒温器
- 不同电位和阻抗电路之间的信号传输
