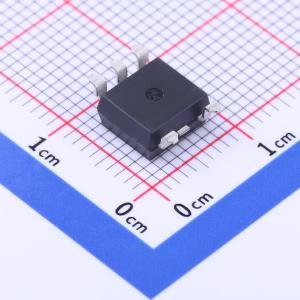

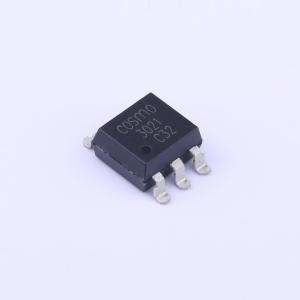

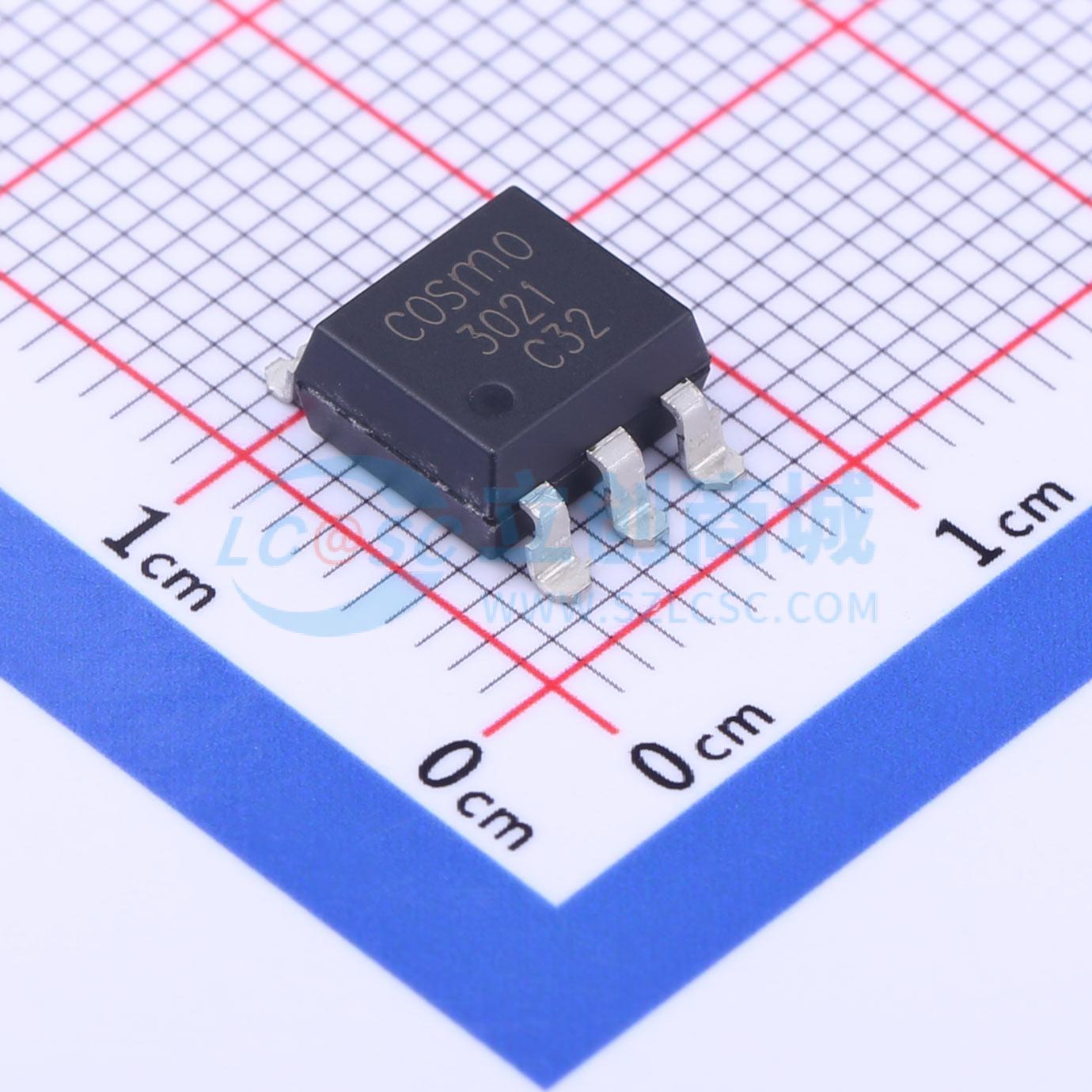

KMOC3021S TL
双向可控硅 无过零电路 1通道
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- KMOC3021、KMOC3022 和 KMOC3023 系列是光隔离的TRIAC驱动器器件。这些系列包含一个GaAs红外发光二极管和一个光激活的硅双边开关，其功能类似于TRIAC。它们设计用于电子控制与功率TRIAC之间的接口，以控制115 VAC操作下的电阻性和电感性负载。
- 品牌名称
- Cosmo(冠西)
- 商品型号
- KMOC3021S TL
- 商品编号
- C920681
- 商品封装
- SMD-5P
- 包装方式
- 编带
- 商品毛重
- 0.698克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 可控硅输出光耦 | |
| 可控硅类型 | 双向可控硅 | |
| 过零功能 | 无 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流(It(rms)) | 100mA | |
| 隔离电压(Vrms) | 5.3kV | |
| 正向电流 | 50mA |
| 属性 | 参数值 | |
|---|---|---|
| 负载电压 | - | |
| 静态dv/dt | 1000V/us | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+115℃ | |
| 耗散功率(Pd) | 330mW | |
| 浪涌电流 | 1A |
商品概述
KMOC3021、KMOC3022、KMOC3023系列是光隔离三端双向可控硅驱动器器件。这些系列包含一个砷化镓红外发光二极管和一个光控硅双向开关，其功能类似于三端双向可控硅。它们设计用于电子控制器和功率三端双向可控硅之间的接口，以控制115 VAC操作下的阻性和感性负载。
商品特性
- 无铅且符合RoHS标准
- 400V峰值阻断电压
- 简化115 VAC电源的逻辑控制
- 非过零电压
- 输入和输出之间的隔离电压（Viso：5300Vms）
- 机构认证：
- UL1577，文件编号：E169586
- CUL C22.2 No.1 & NTC No.5，文件编号：E169586
- VDE EN60747-5-5，文件编号：101347
- FIMKO EN60065，NCS/FI 23146 A1 / EN60950，文件编号：FI 25802（仅适用于KMOC3022系列）
- SEMKO EN60065，文件编号：1016474（仅适用于KMOC3022系列）
应用领域
- 螺线管/阀门控制
- 照明控制
- 静态功率开关
- 交流电机驱动
- 温度控制
- 电磁接触器
- 交流电机接触器
- 固态继电器
- 可编程控制器
