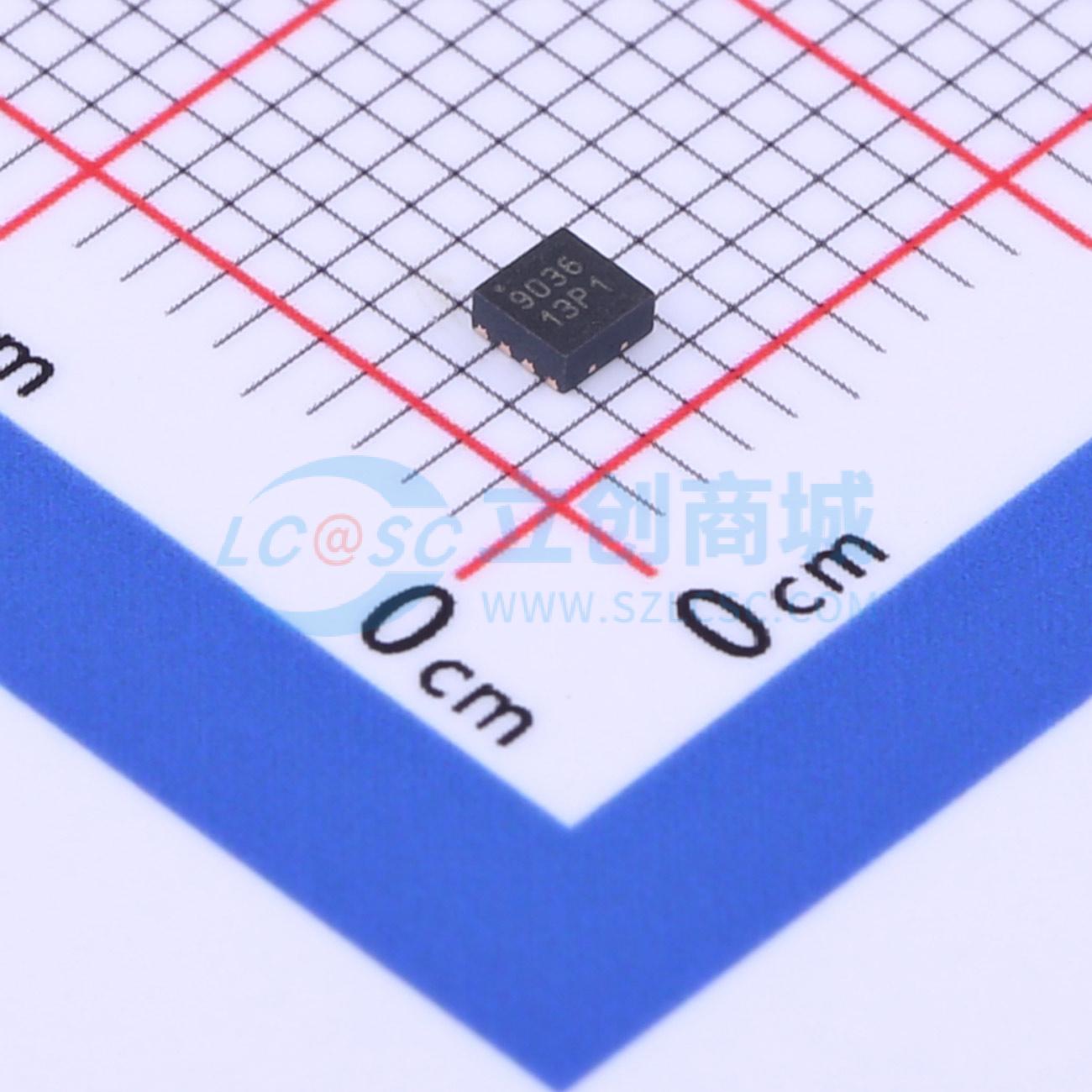

温馨提醒：图片仅供参考，商品以实物为准

TQP3M9036

超低噪声、高线性度LNA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TQP3M9036是一款高性能的射频低噪声放大器，具有高线性度和超低噪声系数，封装尺寸为2x2 mm。它在50-2000 MHz频率范围内工作，具有19.8 dB的增益和+36 dBm的输出IP3，噪声系数为0.45 dB，工作电压为3.3至5 V。
品牌名称: Qorvo
商品型号: TQP3M9036
商品编号: C920261
商品封装: DFN-8-EP(2x2)
包装方式: 编带
商品毛重: 0.07克(g)

商品参数

商品概述

TQP3M9036是一款高线性度、超低噪声增益模块放大器，采用2x2 mm小型表面贴装封装。在900 MHz频率下，该放大器通常可提供高达19.8 dB的增益、+36 dBm的OIP3和0.45 dB的噪声系数，同时在5V电源下的电流消耗为68 mA。该放大器工作时无需任何负电源，可由3.3至5V的正电源轨提供偏置。该器件采用无铅/环保/符合RoHS标准的行业标准2x2 mm封装。 TQP3M9036采用高性能E-pHEMT工艺进行内部匹配，从单一正电源供电工作时仅需4个外部元件：一个外部射频扼流圈和隔直/旁路电容。这款低噪声放大器包含一个内部有源偏置，可在不同温度下保持高性能，并集成了用于TDD应用的关断偏置功能。 TQP3M9036覆盖50 - 2000 MHz频段，主要面向无线基础设施应用。该LNA与工作在1500 - 2700 MHz高频段的TQP3M9037引脚兼容。

商品特性

50 - 2000 MHz工作带宽
超低噪声系数，900 MHz时噪声系数为0.45 dB
高增益，900 MHz时增益为19.8 dB
高线性度，输出IP3为+36 dBm
高输入功率容限，最大输入功率PIN > 22 dBm
无条件稳定
集成片上匹配，输入/输出阻抗为50欧姆
集成有源偏置
集成关断控制引脚
3 - 5 V正电源电压：无需负电源Vgg
与高频段TQP3M9037引脚兼容

应用领域

中继器
移动基础设施LTE / WCDMA / CDMA / GSM
通用无线TDD或FDD系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交35单

	属性	参数值
	商品目录	射频低噪声放大器
	工作电压	3.3V~5.25V
	工作电流	-
	增益	19.8dB

	属性	参数值
	P1dB	20dBm
	噪声系数	0.45dB
	工作温度	-40℃~+105℃
