温馨提醒：图片仅供参考，商品以实物为准

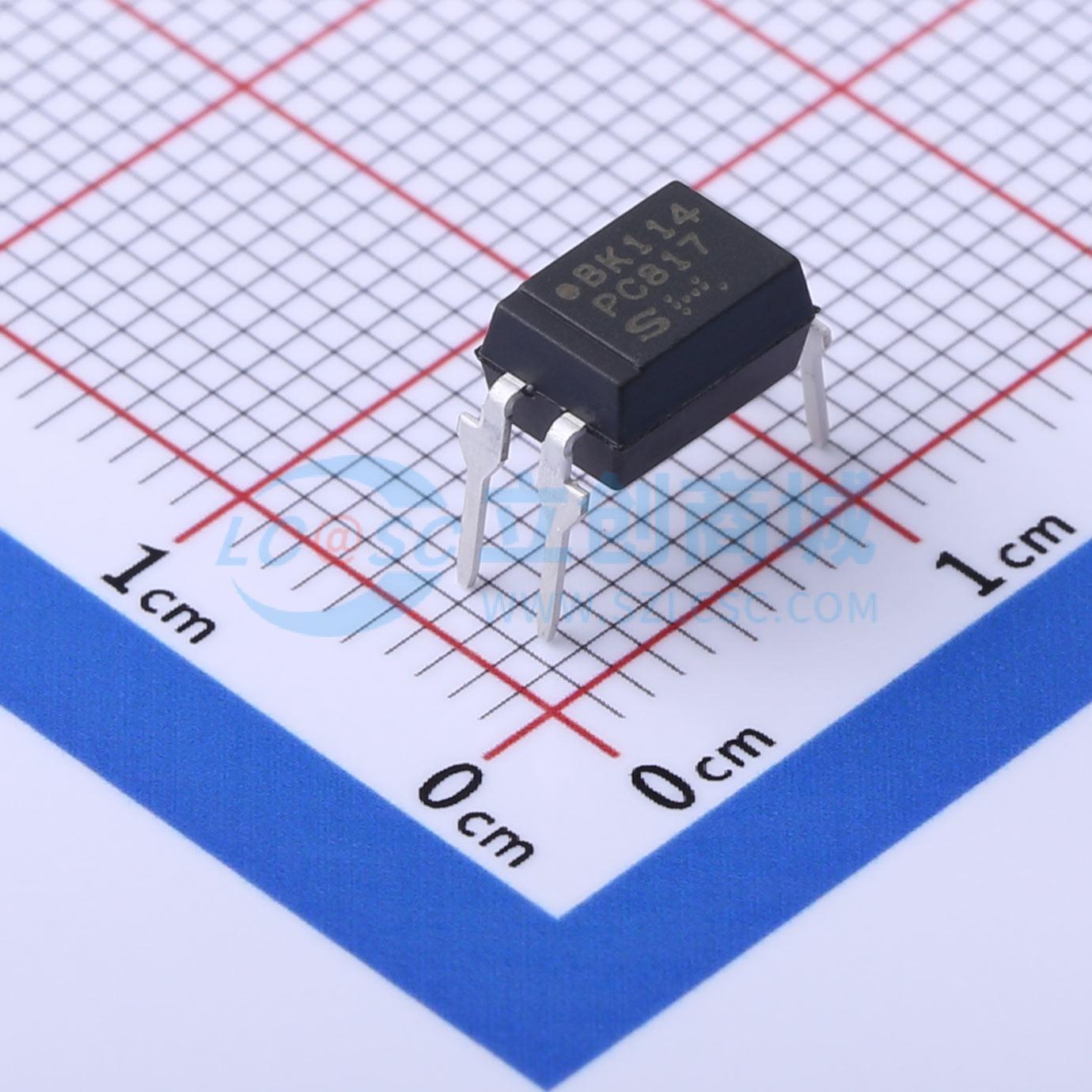

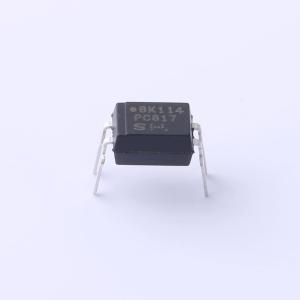

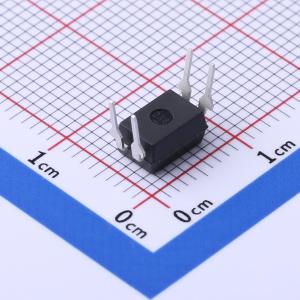

PC817X2NSZ1B
DC输入 隔离电压(rms):5000V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- SHARP(夏普)
- 商品型号
- PC817X2NSZ1B
- 商品编号
- C920277
- 商品封装
- DIP-4
- 包装方式
- 管装
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | - | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@20mA,1mA | |
| 上升时间(tr) | 4us | |
| 下降时间 | 3us | |
| 工作温度 | -30℃~+100℃ | |
| 电流传输比(CTR)最小值 | - | |
| 电流传输比(CTR)最大值/饱和值 | - | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA | |
| 功能特性 | - |
商品概述
本规格适用于光电耦合器型号PC817系列（无铅型）的概述和特性。
应用领域
- 计算机
- 办公自动化设备
- 电信设备（终端）
- 测量设备
- 加工机械
