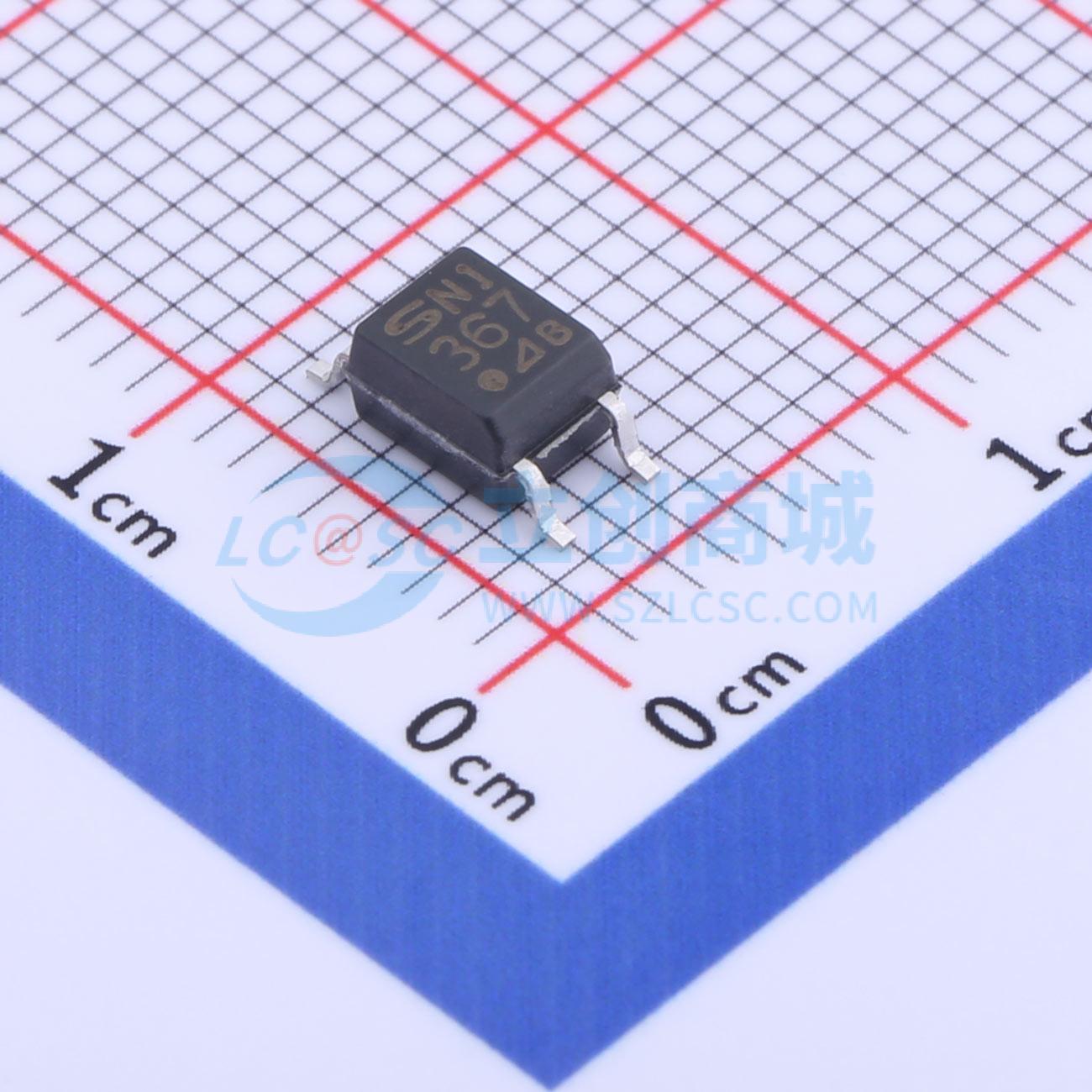

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | - | |
| 集射极饱和电压(VCE(sat)) | 200mV@10mA,1mA | |
| 下降时间 | 3us | |
| 工作温度 | -30℃~+100℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 500% | |
| 总功耗(Pd) | 170mW | |
| 正向电流(If) | 10mA |
商品概述
PC367NJ0000F包含一个与光电晶体管光耦合的红外发光二极管（IRED）。它采用4引脚迷你扁平封装。属于低输入电流类型。输入 - 输出隔离电压（有效值）为3.75 kV。集电极 - 发射极电压为80V，在输入电流为0.5 mA时，电流传输比（CTR）为100%至500%。
商品特性
- 4引脚迷你扁平封装
- 双传输模塑封装（非常适合波峰焊）
- 低输入电流类型（IF = 0.5 mA）
- 高集电极 - 发射极电压（VCEO：80V）
- 由于高共模抑制电压（CMR：最小值10 kV/μs），具有高抗噪性
- 输入和输出之间具有高隔离电压（Viso（有效值）：3.75 kV）
- 符合RoHS指令
应用领域
- 可编程控制器
- 传真机
- 电话
