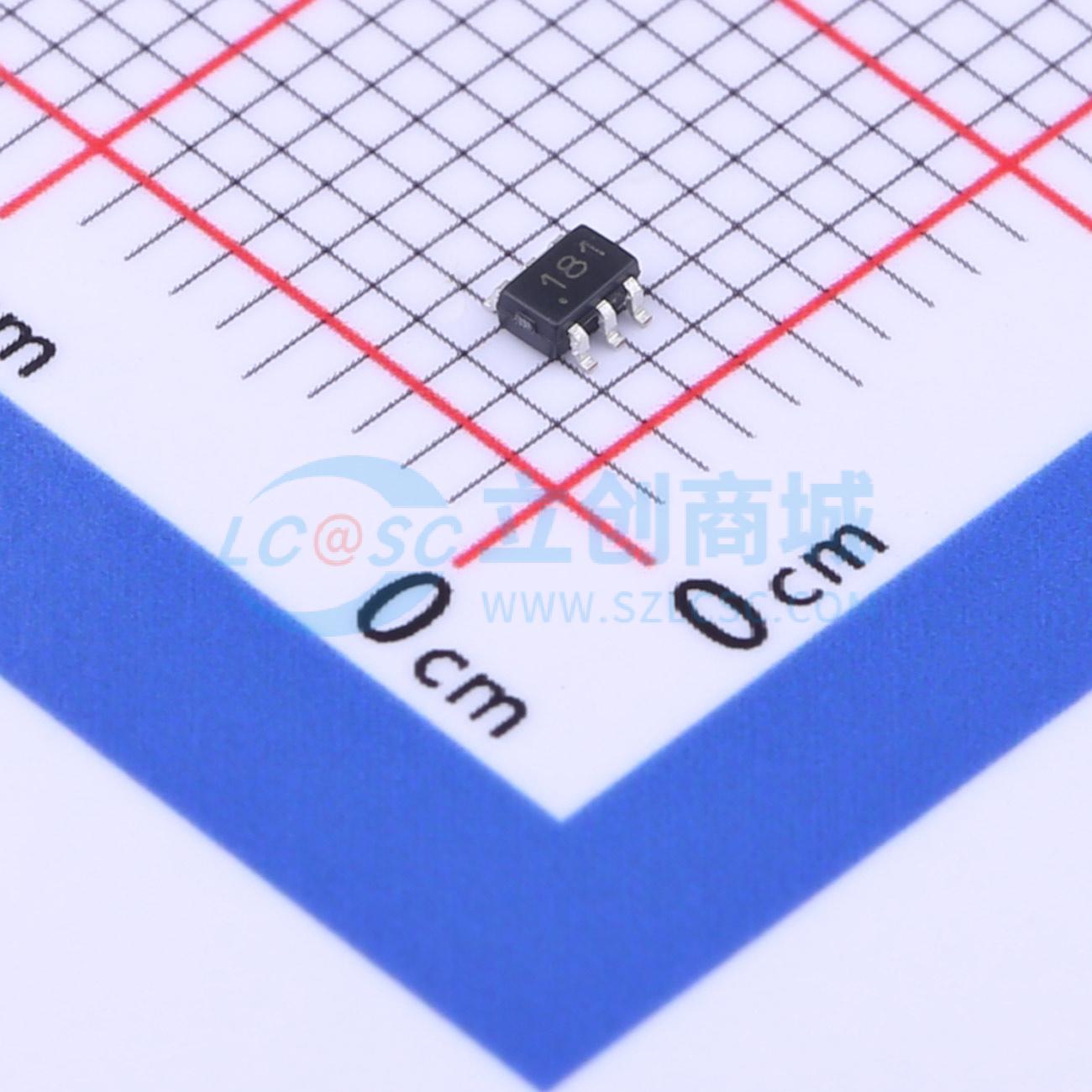

温馨提醒：图片仅供参考，商品以实物为准

TQP369181

直流至6GHz增益模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款通用缓冲放大器，在低成本表面贴装封装中提供高动态范围。在1900 MHz时，放大器通常提供15.3 dB增益、+29 dBm OlP3和3.6 dB噪声系数，同时消耗45 mA电流。该器件将可靠的性能与一致的质量相结合，在+85℃的安装温度下保持MTTF值超过100年。由使用高可靠性InGaP/GaAs HBT工艺技术的达林顿对放大器组成。操作仅需直流阻断电容、偏置电阻和电感式射频扼流圈。这款宽带MMIC放大器可直接应用于各种当前和下一代无线技术，如CDMA、W-CDMA和LTE。此外，还适用于直流至6 GHz频率范围内的其他应用。
品牌名称: Qorvo
商品型号: TQP369181
商品编号: C920263
商品封装: SOT-363
包装方式: 编带
商品毛重: 0.07克(g)

商品参数

商品概述

TQP369181是一款通用缓冲放大器，采用低成本表面贴装封装，具备高动态范围。在1900 MHz频率下，该放大器通常可提供15.3 dB的增益、+29 dBm的OIP3和3.6 dB的噪声系数，工作电流为45 mA。该器件性能可靠、品质稳定，在+85 ℃的安装温度下，平均无故障工作时间（MTTF）超过100年。器件采用无铅/环保/符合RoHS标准的行业通用SOT - 363封装。 TQP369181采用高可靠性InGaP/GaAs HBT工艺技术，由达林顿对放大器组成。工作时仅需直流隔直电容、偏置电阻和电感式射频扼流圈。

商品特性

直流 – 6000 MHz
平坦的宽带频率响应
1900 MHz时增益为15.3 dB
1900 MHz时噪声系数为3.6 dB
1900 MHz时输出IP3为+29 dBm
1900 MHz时P1dB为+14.4 dBm
50欧姆可级联增益模块
单电源供电，电流45 mA
SOT - 363封装

应用领域

无线基础设施
有线电视/卫星电视/多媒体同轴联盟（MoCA）
点对点通信
测试与测量设备
通用无线应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	运算放大器
	放大器数	单路
	最大电源宽度(Vdd-Vss)	5.2V
	轨到轨	-
	增益带宽积(GBP)	-
	输入失调电压(Vos)	-
	输入失调电压温漂(Vos TC)	-
	压摆率(SR)	-

	属性	参数值
	输入失调电流(Ios)	-
	噪声密度(eN)	-
	共模抑制比(CMRR)	-
	输入失调电流温漂(Ios TC)	-
	静态电流(Iq)	45mA
	输出电流	-
	工作温度	-40℃~+85℃
	单电源	3.9V~5.2V
