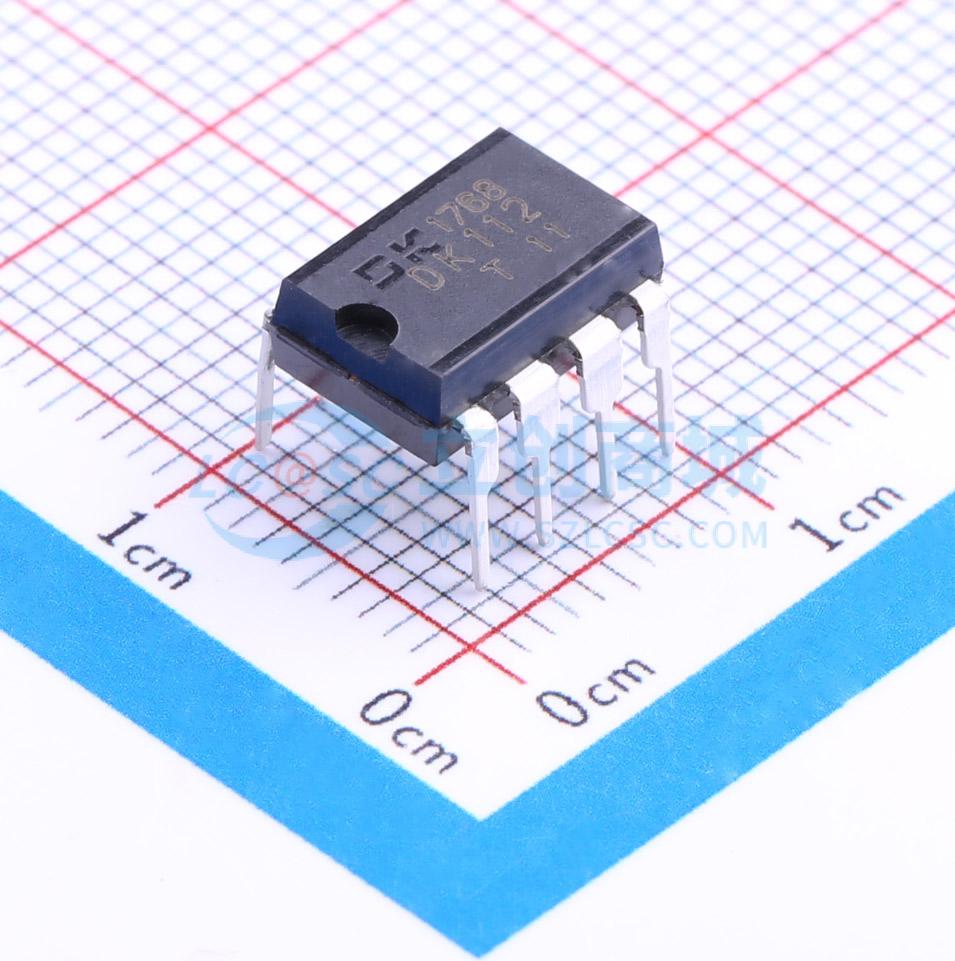

温馨提醒：图片仅供参考，商品以实物为准
DK112
700V 85V~265V 100mA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 专用小功率开关电源控制芯片，广泛用于电源适配器、LED电源、电磁炉、空调、DVD等小家电产品。
- 品牌名称
- icman(晶尊微)
- 商品型号
- DK112
- 商品编号
- C98445
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 85V~265V | |
| 开关频率 | 65kHz | |
| 输出电流 | 100mA | |
| 耗散功率(Pd) | 1000mW | |
| 最大占空比 | 70% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 700V | |
| 拓扑结构 | 反激式 | |
| 功能特性 | EMI优化(抖频模式)；斜坡补偿；前沿消隐；轻载高效模式；高压直接启动；过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | 0℃~+125℃ | |
| 工作模式 | PWM 调制 | |
| 输出电压 | - | |
| 反馈方式 | 副边反馈 |
商品概述
DK112芯片是一款专用小功率开关电源控制芯片，广泛应用于电源适配器、LED电源、电磁炉、空调、DVD等小家电产品。
商品特性
- 采用双芯片设计，高压开关管采用双极型晶体管设计以降低成本；控制电路采用大规模MOS数字电路设计，并采用E极驱动方式驱动双极型晶体管，以提高高压开关管的安全耐压值。内置自供电电路，无需外部提供电源，有效减少外部元件数量及成本。
- 芯片内部集成了高压恒流启动电路，无需外部启动电阻。
- 内置过流保护电路、防过载保护电路、输出短路保护电路、温度保护电路及光耦失效保护电路。
- 内置斜坡补偿电路，确保在低电压及大功率输出时的电路稳定性。
- 内置PWM振荡电路，并设有抖频功能，保证了良好的电磁兼容特性。
- 内置变频功能，待机时自动降低工作频率，在满足欧洲绿色能源标准（功耗低于0.3W）的同时，降低了输出电压纹波。
- 内置高压保护功能，当输入母线电压高于保护电压时，芯片将自动关闭并进行延时重启。
- 内置斜坡电流驱动电路，降低了芯片功耗并提高了电路效率。
- 通过4kV防静电ESD测试。
- 工作温度范围：0°C ~ 125°C。
