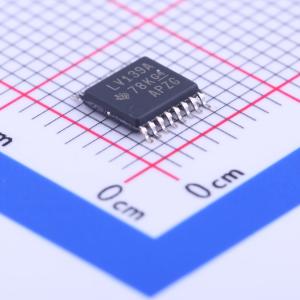

温馨提醒：图片仅供参考，商品以实物为准

SN74LV139APWR

双2线至4线解码器/解复用器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 双2线至4线解码器/解复用器，工作电压范围为2V至5.5V。
品牌名称: TI(德州仪器)
商品型号: SN74LV139APWR
商品编号: C98478
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.183克(g)

商品参数

商品概述

'LV139A器件是双2线至4线解码器/多路分配器，设计用于2 V至5.5 V VCC电源电压工作。这些器件专为高性能内存解码或数据路由应用而设计，要求极短的传播延迟时间。在高性能内存系统中，这些解码器可将系统解码的影响降至最低。当与采用快速使能电路的高速存储器配合使用时，这些解码器的延迟时间和存储器的使能时间通常小于存储器的典型访问时间。这意味着解码器引入的有效系统延迟可以忽略不计。 'LV139A器件在单个封装中包含两个独立的2线至4线解码器。低电平有效使能（G̅）输入可在多路分配应用中用作数据线。这些解码器/多路分配器具有全缓冲输入，每个输入对其驱动电路仅呈现一个归一化负载。这些器件针对使用IOZ的部分掉电应用进行了全面规范。IOZ电路可禁用输出，防止器件掉电时通过器件产生破坏性电流回流。

商品特性

2 V至5.5 V VCC电源电压工作
5 V时最大传播延迟时间（tpd）为7.5 ns
支持所有端口的混合模式电压工作
专为高速内存解码器和数据传输系统设计
包含两个使能输入，简化级联和/或数据接收
支持部分掉电模式工作
闩锁性能超过每JESD 17标准250 mA
ESD保护超过JESD 22标准
- 2000 V人体模型（A114 - A）
- 200 V机器模型（A115 - A）
- 1000 V带电器件模型（C101）

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	4:1
	通道数	8

	属性	参数值
	工作电压	2V~5.5V
	工作温度	-40℃~+85℃
	传播延迟(tpd)	10.5ns
