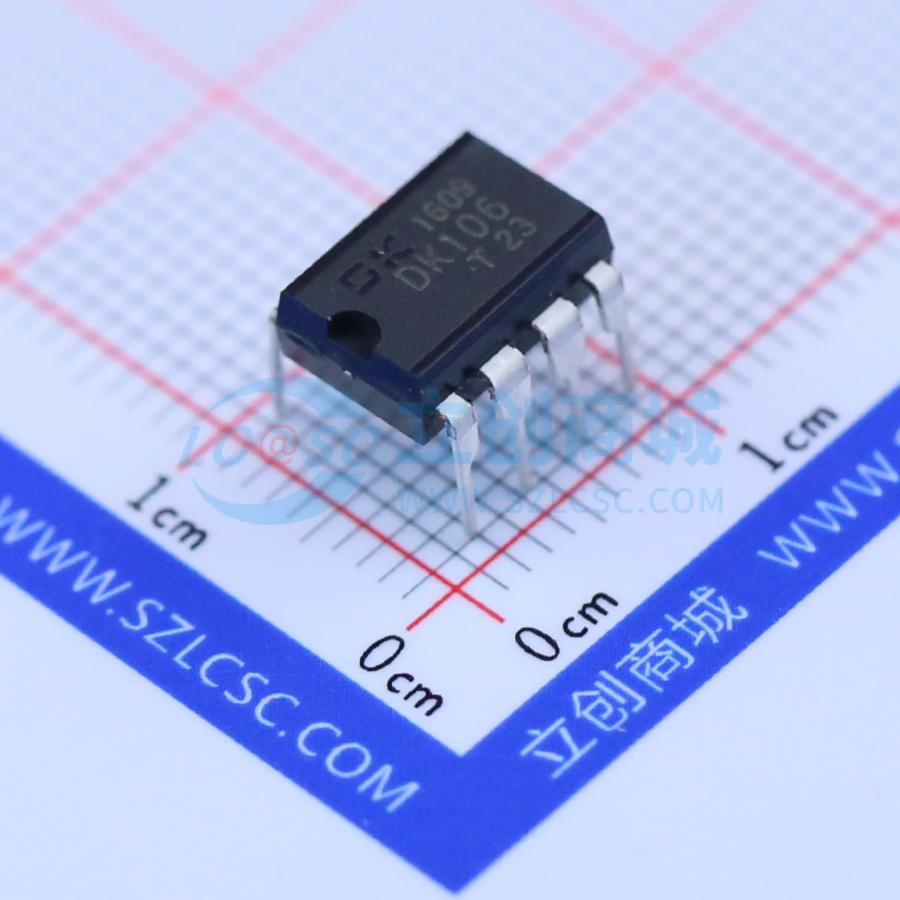

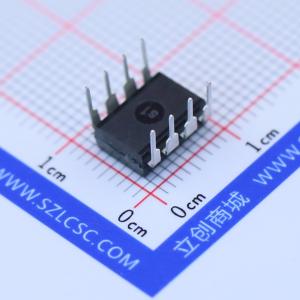

DK106
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 85V~265V | |
| 开关频率 | 65kHz | |
| 输出电流 | 60mA | |
| 耗散功率(Pd) | 1000mW | |
| 最大占空比 | 70% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 700V | |
| 拓扑结构 | 反激式 | |
| 功能特性 | EMI优化(抖频模式)；斜坡补偿；前沿消隐；高压直接启动；轻载高效模式；过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | 0℃~+125℃ | |
| 工作模式 | - | |
| 输出电压 | - | |
| 反馈方式 | 副边反馈 |
商品概述
DK106芯片是一款专用于小功率开关电源的控制芯片，广泛应用于电源适配器、LED电源、电磁炉、空调、DVD等小型家用电器产品。
商品特性
- 采用双芯片设计，高压开关管采用双极型晶体管以降低成本；控制电路采用大规模MOS数字电路，并采用E极驱动方式驱动双极型晶体管，以提高高压开关管的耐压安全性。内置自供电电路，无需外部电源，有效减少外部元件数量和成本。
- 芯片内部集成了高压恒流启动电路，无需外部启动电阻。
- 内置过流保护、防过载保护、输出短路保护、温度保护及光耦失效保护电路。
- 内置斜坡补偿电路，确保在低电压及大功率输出时的电路稳定性。
- 内置PWM振荡电路，并具备抖频功能，保证了良好的电磁兼容特性。
- 内置变频功能，待机时自动降低工作频率，在满足欧洲绿色能源标准（功耗<0.3W）的同时，降低了输出电压纹波。
- 内置高压输入保护，当输入母线电压超过设定值时，芯片自动关闭并延时重启。
- 内置斜坡电流驱动电路，降低了芯片功耗并提高了电路效率。
- 通过4KV防静电测试。
