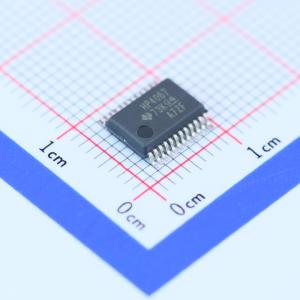

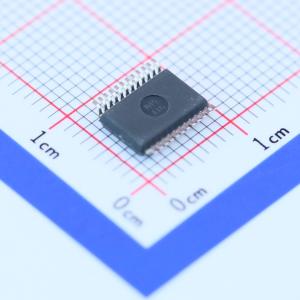

CD74HC4067SM96

高速CMOS逻辑16通道模拟多路复用器/解复用器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 这些模拟多路复用器/解复用器控制可以在电源电压范围内变化的模拟电压。它们是双向开关，允许任何模拟输入用作输出，反之亦然。
品牌名称: TI(德州仪器)
商品型号: CD74HC4067SM96
商品编号: C98457
商品封装: SSOP-24-208mil
包装方式: 编带
商品毛重: 0.368克(g)

商品参数

商品概述

CD74HC4067和CD74HCT4067是采用硅栅CMOS工艺的数控模拟开关，可实现类似LSTTL的工作速度，同时具备标准CMOS集成电路的低功耗特性。该器件为16通道模拟多路复用器和解复用器，可控制电源电压范围内变化的模拟电压，属于双向开关，任意模拟输入都可作为输出使用，反之亦然。开关具备低导通电阻与低关断漏电流，器件带有使能控制，当使能为高电平时，所有开关都会被禁用进入关断状态。

商品特性

模拟输入电压范围宽
导通电阻低，电源电压Vcc为4.5V时典型值为70Ω，电源电压Vcc为6V时典型值为60Ω
开关切换和传播速度快
支持先断后通切换
电源电压4.5V时切换时间典型值为6ns
提供窄体和宽体塑料封装可选
全温度范围内输出扇出满足规格要求，标准输出可驱动10个LSTTL负载，总线驱动器输出可驱动15个LSTTL负载
工作温度范围宽，为-55℃~+125℃
传输延迟和过渡时间平衡
相比LSTTL逻辑IC可大幅降低功耗
HC类型工作电压范围为2V~6V，在Vcc为5V时，低电平噪声容限、高电平噪声容限均为Vcc的30，抗干扰能力强
HCT类型工作电压范围为4.5V~5.5V，可直接与LSTTL输入逻辑兼容，低电平输入电压VIL最大值为0.8V，高电平输入电压VIH最小值为2V，同时可与CMOS输入兼容，在VOL、VOH下输入电流I1不大于1μA

应用领域

能源基础设施
楼宇自动化
无线基础设施
家用电器
数据中心与企业计算
零售自动化与支付
信号选通
调制器
静噪控制
解调器
斩波器
换向开关
模数与数模转换
频率、阻抗、相位以及模拟信号增益的数字控制

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	16:1
	通道数	16
	导通电阻(Ron)	70Ω
	工作电压	2V~6V
	导通电容(Con)	5pF

	属性	参数值
	导通时间(ton)	90ns
	关闭时间(toff)	87ns
	带宽	89MHz
	工作温度	-55℃~+125℃
	传播延迟(tpd)	15ns
	功能特性	双向模拟通道
