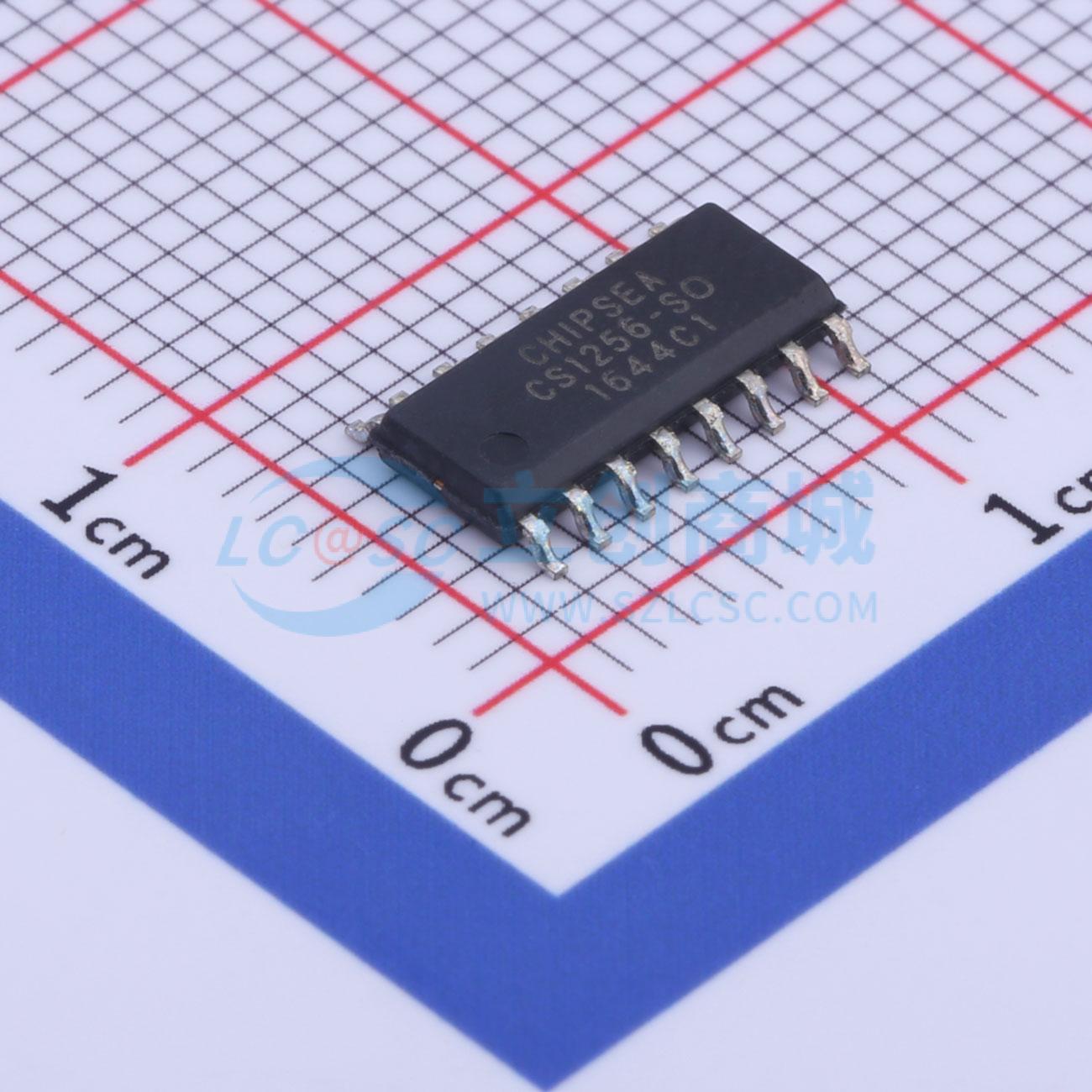

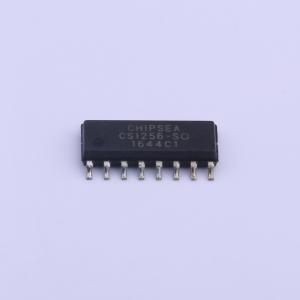

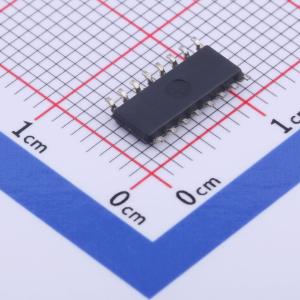

温馨提醒：图片仅供参考，商品以实物为准
CS1256-SOP16
CS1256-S0P16
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 带24bitsADC和BIM的高性能AFE
- 品牌名称
- CHIPSEA(芯海科技)
- 商品型号
- CS1256-SOP16
- 商品编号
- C914969
- 商品封装
- SOP-16
- 包装方式
- 管装
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 24位 | |
| 采样率 | 10Hz | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.4V~3.6V | |
| 接口类型 | 串行 | |
| 差分输入 | - | |
| 工作温度 | -40℃~+85℃ |
商品概述
CS1256包含1路ADC信号链和1个人体阻抗测量模块(BIM)，其中ADC信号链由输入MUXP/MUXN、可编程低噪声增益放大器(PGA)、Sigma-delta ADC以及数字滤波器Digital Filter等组成。MUXP/MUXN具有3个内部输入通道，PGA和ADC具有多种增益选择，数字滤波器可配置为多种输出速率。人体阻抗测量模块采用正弦激励源，将人体阻抗转化为电压信号送到ADC信号链进行测量，支持多电极、多频率人体阻抗测量。 CS1256内置有低漂移LDO和电压基准VREF，高精度振荡器OSC等。 CS1256可以通过3线串行接口进行多种功能模式的配置，例如可以配置用于人体阻抗分析、电源电压检测等。
商品特性
- BIM支持4电极测量
- BIM支持5K/10K/25K/50K/100K/250KHz多档频率测量
- BIM支持阻抗绝对值和相角测量
- ADC 24-bit分辨率，输出速率10~1280Hz 8档可选
- ADC有效位：2.35V参考、40Hz速率、128倍增益下19.5bits有效位
- LDO及内部参考电压自带LDO，输出2.35/2.45/2.8/3.0V可选
应用领域
- 人体阻抗分析交流测脂
