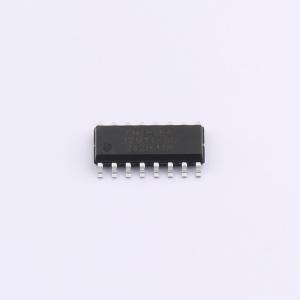

CSU32M11-SOP16

CSU32M10/CSU32M11 是一款带12-bit ADC 的8 位CMOS 单芯片RISC MCU，内置 2K×16 位MTP 程序存储器，104 字节SRAM。

• 高性能的RISC CPU：
  • 8 位单片机MCU
  • 内置 2K×16 位程序存储器MTP
  • 内置128 字节EEPROM
  • 104 字节数据存储器（SRAM）
  • 只有43 条单字指令
  • 8 级PC 存储堆栈，8 级PUSH 和POP 堆栈
• 振荡器：内置 32/16/8/4/2MHz 振荡器，精度为±1%@5V，25°C
• 外设特性：
  • 14 个双向I/O 口
  • 2 路蜂鸣器输出，2 路PWM 输出，PWM2 可以从PT5.0、PT1.5、PT1.4、PT3.0 口中的一个口输出；定时器3 支持2 对互补PWM 输出，支持大驱动输出
  • 5 个内部中断：ADC、定时器0、定时/计数器2、定时/计数器3
  • 2 个外部中断：INT0、INT1，11 个外部中断输入口
  • 11 个具有唤醒功能的输入口
  • 7 + 3 路12-bit ADC
  • 内部1.4V、内部2.0V、内部3.0V、内部4.0V、VDD、外部输入6 种参考电压选择
  • 带数字比较器短路保护比较器，比较电压支持VDD 或PT3.4 减去 80/200/320/480mV 四种配置
  • 恒流源输出，PT3.2 口输出恒定电流源 50mA
  • 提供一个1.4V、2V、3V、4V 参考电压输出，精度 ±1.5%
  • 低电压检测（LVD）引脚，内部提供2.4V、3.6V 电压比较
  • 4 个开漏输出口
  • PT5.0、PT5.1、PT1.1、PT1.3 开漏；PT5.0 和PT5.1 输出电流可配置为IOL = 53mA@5V，IOH = 25mA@5V；PT1.0、PT3.5 可输出电流可配置为IOL = 30mA@5V，IOH = 20mA@5V
  • 输入逻辑电平阈值可配置
  • 5×8 LCD 驱动，1/4 duty，1/2 bias
  • 支持在线仿真（ICD）
• 专用微控制器的特性：
  • 上电复位（POR），上电复位和硬件复位延迟定时器（98ms）
  • 内置低电压复位（LVR）
  • 定时器0：8 位预分频的8 位的定时计数器
  • 定时/计数器2：12 位预分频的12 位的分频器
  • 定时/计数器3：12 位预分频的12 位的分频器
  • 扩展型看门狗定时器（32K WDT）
  • 可编程的时间范围窗看门狗（CPU 时钟），7 位向下计数器，使能后无法关闭
• 工作条件：
  • 电压工作范围：VDD 2.35V ~ 5.5V
  • 工作温度范围：-40°C ~ 85°C
• 低功耗特性：
  • MCU 工作电流正常模式 2.5mA@16MHz，5V
  • 休眠模式下的电流小于 1μA
• 封装：MSOP10、SOP16、QFN16

• 移动电源
• 电子烟
