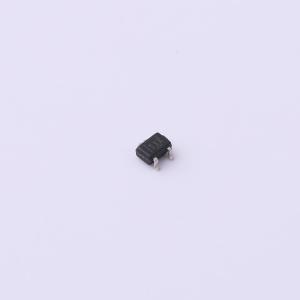

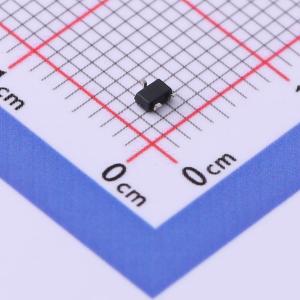

温馨提醒：图片仅供参考，商品以实物为准

TPD2E2U06QDCKRQ1

5.5V 5.5A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPD2E2U06-Q1 适用于 USB 和高速接口的汽车类双路 1.5pF、5.5V、±25kV ESD 保护二极管
品牌名称: TI(德州仪器)
商品型号: TPD2E2U06QDCKRQ1
商品编号: C915089
商品封装: SC-70-3
包装方式: 编带
商品毛重: 0.02克(g)

商品参数

商品概述

TPD2E2U06-Q1 是瞬态电压抑制器 (TVS) 静电放电保护二极管阵列，具有低电容。该双通道 ESD 保护二极管的额定 ESD 冲击消散值高于 IEC 61000-4-2 国际标准中规定的最高水平。TPD2E2U06-Q1 具有 1.5pF 线路电容，非常适合用于保护 USB 2.0、以太网、LVDS、天线和 I2C 等接口。

商品特性

符合 AEC-Q101 标准
IEC 61000-4-2 级 4 ESD 保护
- ±25kV（接触放电）
- ±30kV（气隙放电）
ISO 10605（330pF，330Ω）ESD 保护
- ±20kV（接触放电）
- ±25kV（气隙放电）
IO 电容 1.5pF（典型值）
直流击穿电压为 6.5V（最小值）
超低漏电流 10nA（最大值）
低 ESD 钳位电压
工业温度范围：–40°C 至 +125°C
易于布线的小型 DBZ 和 DCK 封装

应用领域

终端设备：
- 音响主机
- 后座娱乐系统
- 远程信息处理系统
- 导航模块
- 媒体接口
接口：
- USB 2.0
- 以太网
- 天线
- LVDS
- I2C

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交20单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5.5V
	钳位电压	12.4V；4V
	峰值脉冲电流(Ipp)	5.5A@8/20us
	峰值脉冲功率(Ppp)	75W@8/20us
	击穿电压	8.5V

	属性	参数值
	反向电流(Ir)	10nA
	通道数	双路
	工作温度	-40℃~+125℃
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	1.5pF
