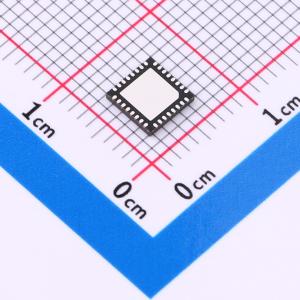

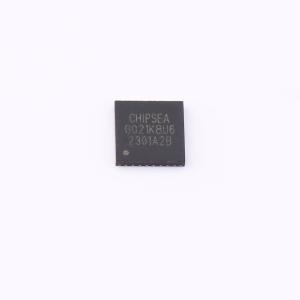

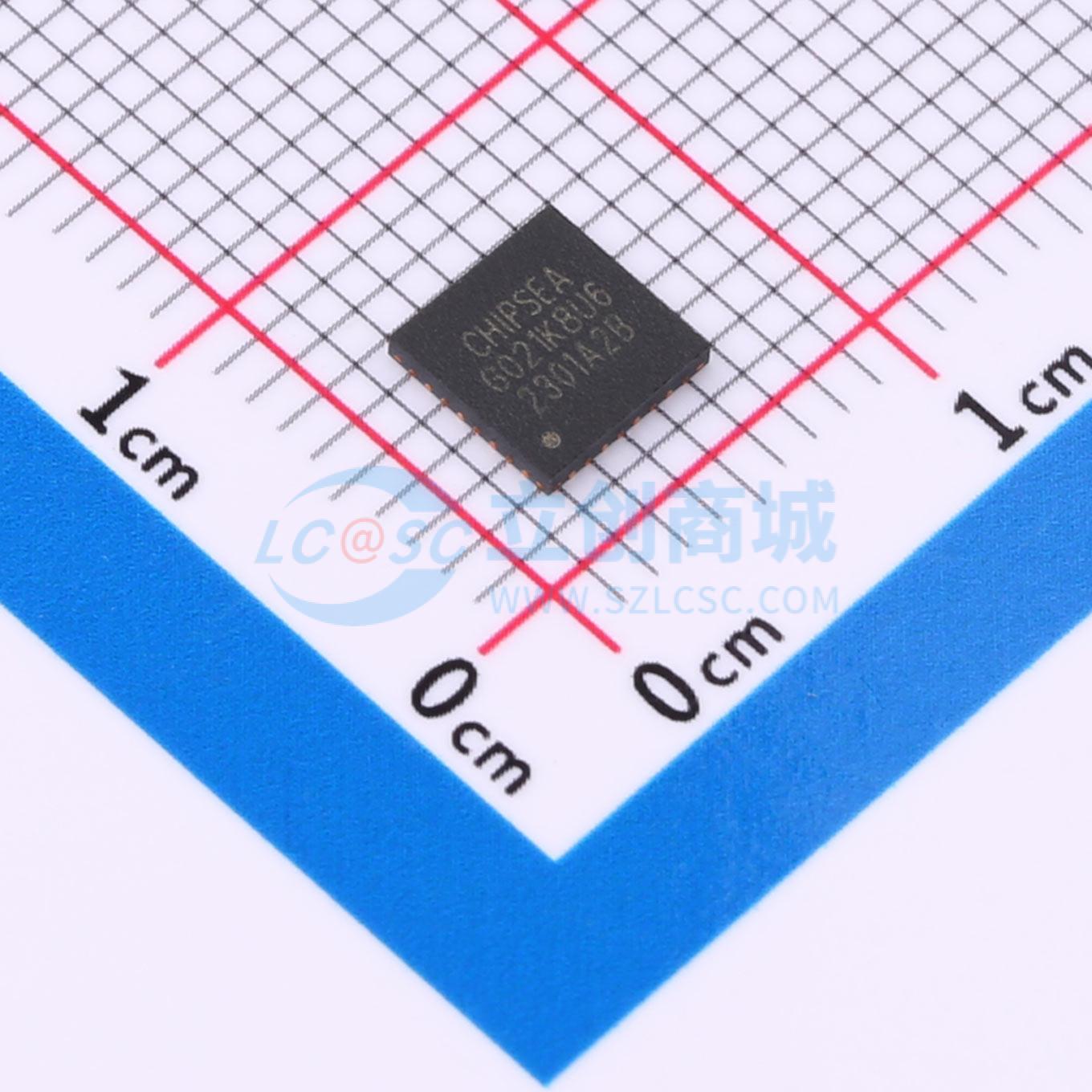

温馨提醒：图片仅供参考，商品以实物为准
CS32G021K8U6
CS32G021K8U6
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CS32G021 系列是支持 USB Type -C 和 PD3.0 协议的 USB Type-C 控制器，可应用于 PC 电源适配器、手机充电器、移动电源、车充、HUB 等领域。内嵌 ARM Cortex -M0 内核，主频最高 48MHz，可支持很广范围的工业控制应用和需要高性能 CPU 的场合。内置 64K 字节程序 flash，数据 flash 大小可配置(与程序 flash 共享)，4K 字节 LDROM，8K 字节 SRAM。
- 品牌名称
- CHIPSEA(芯海科技)
- 商品型号
- CS32G021K8U6
- 商品编号
- C915005
- 商品封装
- QFN-32
- 包装方式
- 托盘
- 商品毛重
- 2.09克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快充协议芯片 | |
| 通道数 | 2C |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ |
商品概述
CS32G021 系列是支持 USB Type -C 和 PD3.0 协议的 USB Type-C 控制器，可应用于 PC 电源适配器、手机充电器、移动电源、车充、HUB 等领域。内嵌 ARM Cortex -M0 内核，主频最高 48MHz，可支持很广范围的工业控制应用和需要高性能 CPU 的场合。内置 64K 字节程序 flash，数据 flash 大小可配置(与程序 flash 共享)，4K 字节 LDROM，8K 字节 SRAM。封装包括 QFN24 和 QFN32。
商品特性
- Type-C 和 USB PD 支持：
- 支持 USB PD3.0 协议，支持 PPS
- CC 口可配置的 RP 和 RD
- 支持 2 路 Type-C 口，可以独立进行 PD 通信
- CC 口支持 21V 耐压
- 内置 2 个高压（21V）控制口
- 支持快速角色交换（FRS）
- 其他协议：
- 支持 QC4.0+、SCP、FCP、AFC 协议
- 支持 OPPO VOOC 协议
- 支持 BC1.2、Apple 2.4A
- 支持 DP、DM 上的所有配置
- 支持 FCP、AFC 等多种快充协议输入
- 外设：
- 最多 27 个通用 (GPIO) 脚
- 3 个 16-bit 定时器，8 位预分频
- 1 组 UART，1 组 SPI，1 组 I²C（支持主从模式），2 个模拟比较器
- 12 位模数转换器(ADC)
- 11 位数模转换器(DAC)
- 欠压检测(BOD)
- 32 位 MCU 内核：ARM Cortex -M0 核，主频最高 48MHz
- 60K Flash 内存用来存放应用程序(APROM)
- 可配置的数据 flash(Data Flash)
- 4KB 启动代码空间 (LDROM)
- 内嵌 8KB SRAM
- 系统启动区间可配置，可以从 APROM，LDROM 或 SRAM 启动
- 时钟和晶振：
- 24/8MHz 内部 oscillator (HSI)(25°C, 5V, 1% 误差)
- 10 KHz 内部低功耗 oscillator (LSI)
- 工作模式 (低功耗模式，多钟低功耗策略)：
- Normal 模式 ，工作电流 10mA@5V，25°C
- Sleep 模式，工作电流 2mA@5V，25°C
- Deep-Sleep1 模式 ，工作电流 100uA@5V，25°C
- Deep-Sleep2 模式 ，工作电流 12uA@5V，25°C
- Deep Power-Down 模式，工作电流 2.5uA@5V，25°C
- 芯片安全性：
- 对 Flash 存储器提供多级保密策略
- 提供 CRC - 32 计算单元，多项式为 0x4C11DB7(与以太网标准相同)
- 内置 SRAM 支持奇偶校验
- 工作条件：
- 工作温度: -40°C ~ 85°C
- 工作电压: 2.5V ~ 5.5V
- 封装：QFN24、QFN32
应用领域
- PC 电源适配器
- 手机充电器
- 移动电源
- 车充
- HUB
