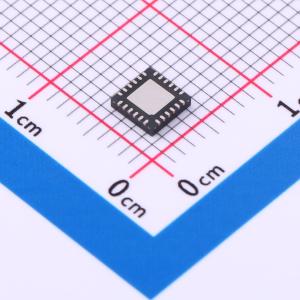

温馨提醒：图片仅供参考，商品以实物为准
BQ24617RGER
1节至6节电池的独立同步降压电池充电器控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BQ24617 具有 5V 至 24V 输入的独立 1 至 5 节降压电池充电控制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- BQ24617RGER
- 商品编号
- C914098
- 商品封装
- VQFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.39克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 5V~24V | |
| 最大充电电流 | 10A | |
| 电池类型 | 锂电池 |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | 1~5 | |
| 工作温度 | 0℃~+125℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 15uA |
商品概述
BQ2461x 是一款高度集成的开关模式锂离子、锂聚合物或铅酸电池充电控制器。该器件提供频率恒定的同步开关PWM 控制器，具有高精度充电电流和电压调节、充电预处理、终止、适配器电流调节和充电状态监控功能。 BQ2461x 分三个阶段对电池充电：预处理、恒流充电和恒压充电。 当电流达到用户可选的最低电平时，充电终止。可编程充电计时器提供额外保护。当电池电压低于内部阈值时，BQ2461x 会自动重启充电周期；当输入电压低于电池电压时，则会进入低静态电流休眠模式。
商品特性
- 充电电流和适配器电流高达10A
- 高精度电压和电流调节
- 充电电压精度为 ±0.5%
- 充电电流精度为 ±3%
- 适配器电流精度为 ±3%
- 自动选择适配器或电池作为系统电源
- 非电源路径可选，可降低总BOM 成本
- 内部环路补偿和软启动
- 动态电源管理
- 输入过压保护
- 电池热敏电阻可感应高温和低温充电暂停
- 电池检测
- FET 提供反向输入保护
- 可编程安全计时器
- 充电过流保护
- 电池短路保护
- 电池过压保护
- 热关断保护
- 状态输出：适配器存在、充电器运行状态
- 充电使能引脚
- 适用于同步降压转换器的6V 栅极驱动
- 低静态电流 Iq，通过能源之星认证
- 关闭状态电池放电电流 <15μA
- 关闭状态输入静态电流 <1.5mA
应用领域
- 上网本、移动互联网设备和超便携电脑
- 个人数字助理(PDA)
- 手持设备终端
- 工业和医疗设备
- 便携式设备
