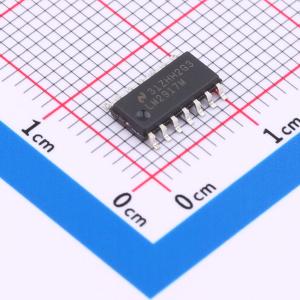

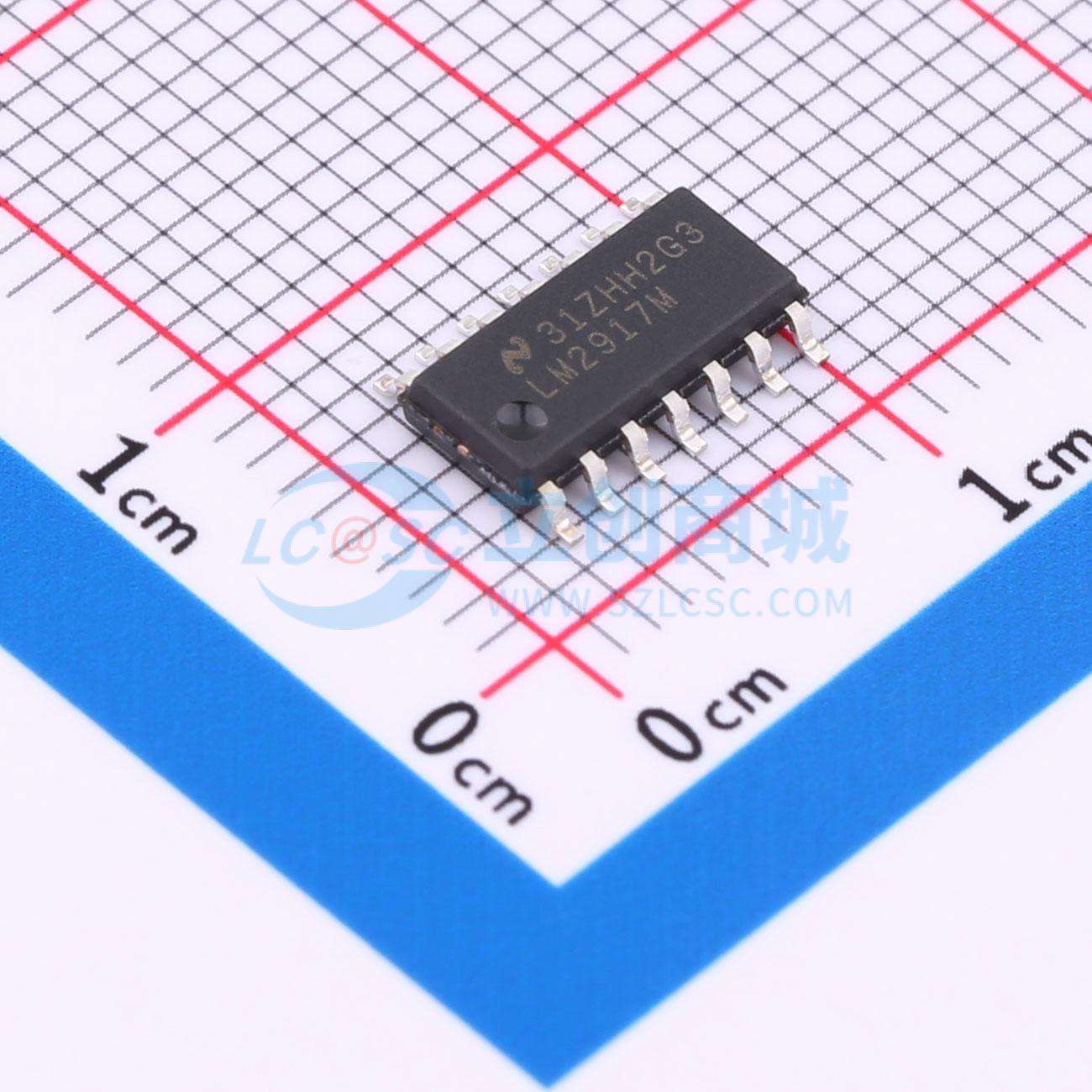

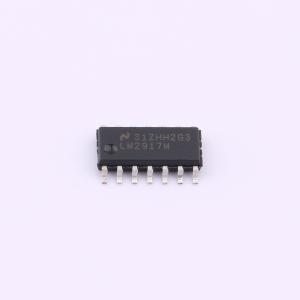

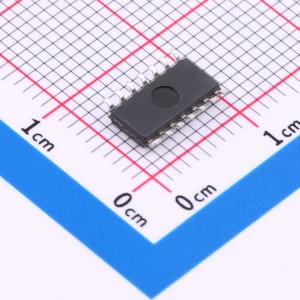

LM2917MX/NOPB

LM2907和LM2917是单片频率到电压转换器，内置高增益运算放大器，设计用于当输入频率达到或超过选定速率时驱动继电器、灯或其他负载。测速计使用电荷泵技术，并提供频率倍增功能，以实现低纹波和全输入保护，有两种版本（8引脚的LM2907和LM2917），并且在零频率输入时输出可以摆动到地。

运算放大器与测速计完全兼容，其输出为一个浮动晶体管。这一特性允许接地或电源参考负载高达50 mA。集电极可以高于VCC，最大VCE为28 V。

提供的两种基本配置包括：一种8引脚设备，具有接地参考的测速计输入和测速计输出与运算放大器同相输入之间的内部连接。此版本非常适合单速或频率切换或完全缓冲的频率到电压转换应用。

更灵活的配置提供了差分测速计输入和未使用的运算放大器输入。在这种版本中，测速计输入可以浮动，运算放大器适用于对测速计输出进行有源滤波调节。

这两种配置都配备了跨接在电源引线上的有源分流稳压器。稳压器将电源箝位，使得在任何电源电压下，通过合适的电阻，都可以实现稳定的频率到电压和频率到电流操作。

• 地参考型测速计输入直接与可变磁阻磁拾音器接口
• 运算放大器具有浮动晶体管输出
• 50 mA灌电流或拉电流用于驱动继电器、电磁阀、仪表或LED
• 倍频以降低纹波
• 测速计具有内置迟滞，支持差分输入或地参考输入，线性度为±0.3%（典型值）
• 地参考型测速计完全受保护，防止因高于VCC和低于地电平的摆动而损坏
• 对于零频率输入，输出摆动到地
• 易于使用；VOUT = fIN x VCC x R1 x C1
• 芯片上的齐纳稳压器允许精确且稳定的频率到电压或电流转换（LM2917）

• 超速和低速检测
• 频率-电压转换（转速表）
• 速度计
• 断电停留计量器
• 手持式转速表
• 调速器
• 巡航控制
• 汽车门锁控制
• 离合器控制
• 喇叭控制
• 触摸或声音开关
