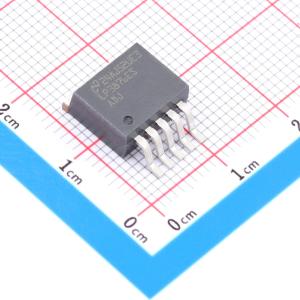

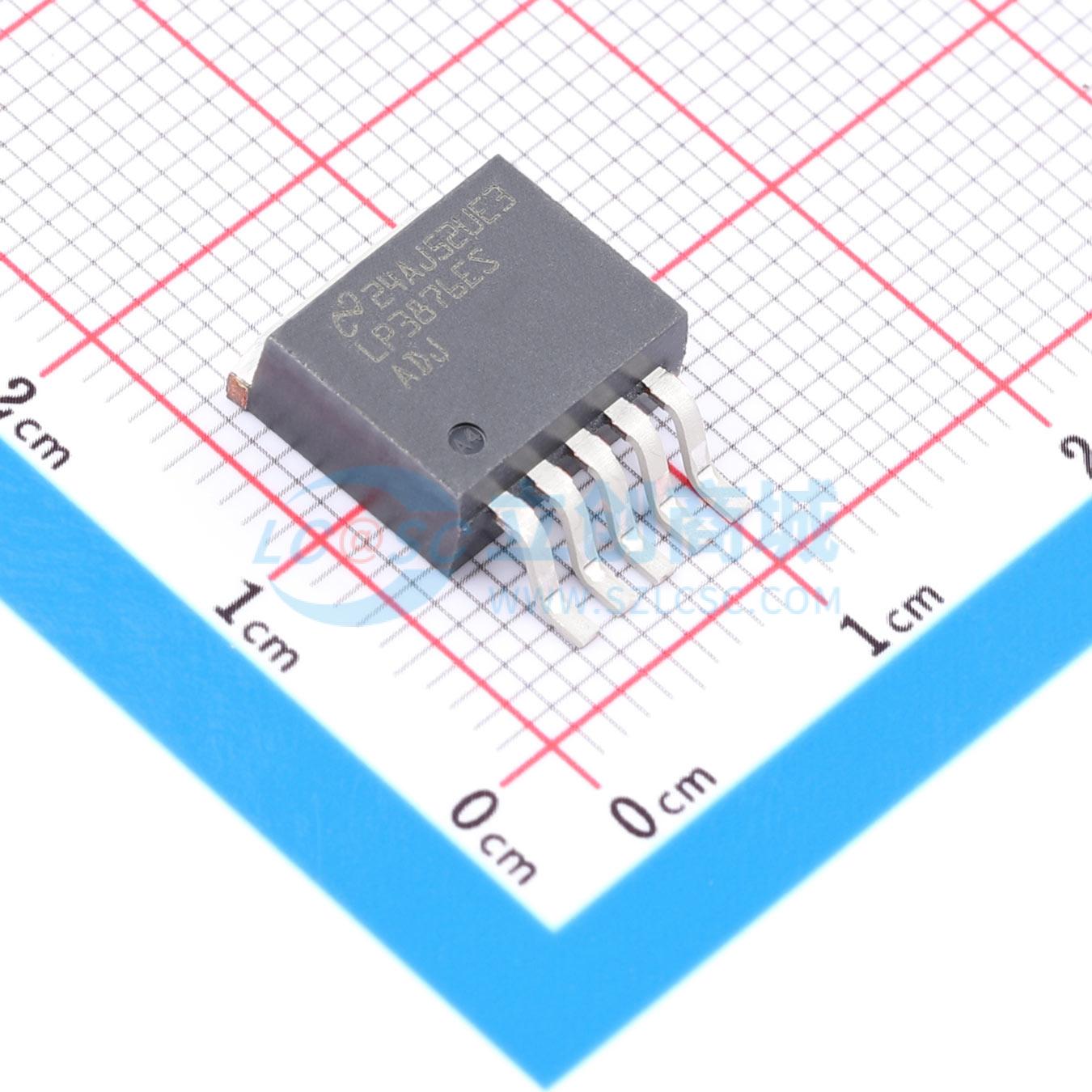

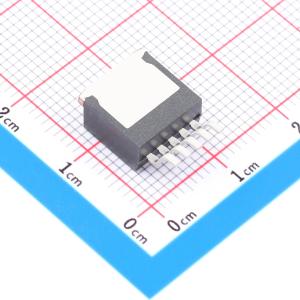

LP3876ES-ADJ/NOPB
1.2V~5.8V 3A 7V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LP3876-ADJ 具有使能功能的 3A、可调节低压降稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LP3876ES-ADJ/NOPB
- 商品编号
- C914109
- 商品封装
- DDPAK-5(TO-263-5)
- 包装方式
- 管装
- 商品毛重
- 16.62克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 7V | |
| 输出电压 | 1.2V~5.8V | |
| 输出电流 | 3A | |
| 电源纹波抑制比(PSRR) | 73dB@(120Hz) | |
| 压差 | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 5mA | |
| 噪声 | 150uVrms | |
| 功能特性 | 使能控制；短路保护；过流保护；热关断 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出类型 | 可调 | |
| 输出通道数 | 1 |
商品概述
LP3876-ADJ是一款3A输出的快速超低压差线性稳压器，可在+2.5V至+7.0V输入电源下工作，对负载阶跃变化响应速度快，适合低电压微处理器应用。产品采用CMOS工艺制造，可实现低静态电流工作，工作特性不受输出负载电流影响，能够在极低压差条件下运行，输出电压可通过两个外部电阻进行编程设置，内置有限的ESD保护，存储或操作过程中可将引脚短接或将器件放置在导电泡沫中，防止MOS栅极被静电损坏。
商品特性
- 具备超低压差电压，300mA负载电流下压差典型值为80mV，3A负载电流下压差典型值为800mV
- 接地引脚电流低，3A负载电流下接地引脚电流典型值为6mA
- 负载调整率为0.08%
- 关断模式下静态电流典型值为1μA
- 规定直流输出电流为3A
- 提供DDPAK/TO-263和TO-220封装可选
- 对输出电容要求低
- 具备过温保护与过流保护功能
- 结温工作范围为−40℃至+125℃
- 输入电压工作范围为+2.5V~+7.0V
应用领域
- 微处理器电源
- GTL、GTL+、BTL和SSTL总线端接
- DSP电源
- SCSI端接
- 后置稳压器
- 高效率线性稳压器
- 电池充电器
- 其他电池供电应用
