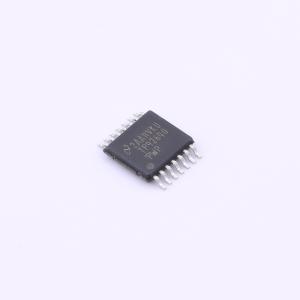

温馨提醒：图片仅供参考，商品以实物为准

TPS92640PWPR/NOPB

用于精密调光LED驱动器的同步降压控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 用于精密调光 LED 驱动器的同步降压控制器 14-HTSSOP -40 to 125
品牌名称: TI(德州仪器)
商品型号: TPS92640PWPR/NOPB
商品编号: C914101
商品封装: HTSSOP-14-EP
包装方式: 编带
商品毛重: 0.158克(g)

商品参数

商品概述

TPS92640 和 TPS92641 器件是用于降压电流稳压器的高电压、同步 N 沟道场效应晶体管(NFET) 控制器。输出电流调节基于采用导通时间受控架构的谷值电流模式操作方式。这种控制方法可简化环路补偿设计，同时使开关频率维持在近似恒定的水平。

TPS92640 和 TPS92641 器件包含一个高电压启动稳压器，该稳压器在 7V 至 85V 的宽输入范围内工作。PWM 控制器专为高速性能而设计，振荡器频率范围高达 1MHz。高侧和低侧栅极驱动器之间的死区时间进行了优化，以在宽输入工作电压和输出功率范围内高效运行。TPS92640 和 TPS92641 能够接收模拟和 PWM 输入信号，因此可提供优异的调光控制范围。输入命令和 LED 电流之间的线性响应特性可通过使用低偏移误差放大器和专用 PWM 调光逻辑实现真正的零 LED 电流的方式实现。两种器件还具备为低功耗微控制器提供精密基准电流的能力。保护特性包括：逐周期电流保护、过压保护和热关断。TPS92641 器件包含一个用于高分辨率 PWM 调光的分流 FET 调光输入和 MOSFET 驱动器。

商品特性

VIN 范围：7V 至 85V 宽调光范围
500:1 模拟调光
2500:1 标准脉宽调制(PWM) 调光
20000:1 分流场效应晶体管 PWM 调光
可调节发光二极管(LED) 电流感测电压
2Ω、1 Apeak 金属氧化物半导体场效应晶体管(MOSFET) 栅极驱动器
分流调光 MOSFET 栅极驱动器(TPS92641)
可编程开关频率
精密电压基准 3V±2%
输入欠压锁定(UVLO) 和输出过压保护(OVP)
低功耗关断模式和热关断

应用领域

LED 驱动器/恒流稳压器
建筑 LED 照明驱动器
汽车类 LED 驱动器
通用 LED 照明

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	7V~85V
	开关频率	1MHz
	通道数	1
	输出电流	1A

	属性	参数值
	调光	模拟；PWM
	特性	过压保护(OVP)；过温保护(OTP)
	拓扑结构	降压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
	恒流精度	2%
