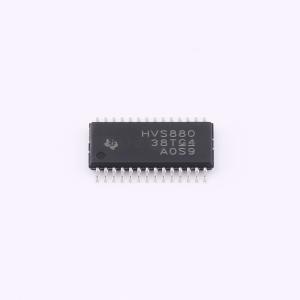

SN65HVS880PWPR

24V,八通道数字输入串行器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 该设备是一个24V、八通道数字输入串行器，用于高通道密度数字输入模块。它提供SPI兼容接口，可级联以支持更多输入。
品牌名称: TI(德州仪器)
商品型号: SN65HVS880PWPR
商品编号: C913850

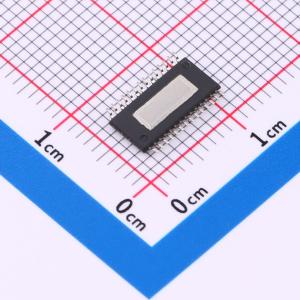

商品封装: HTSSOP-28-EP
包装方式: 编带
商品毛重: 0.23克(g)

商品参数

商品概述

一款24V、八通道数字输入串行器，适用于工业自动化中基于PC和PLC系统的高通道密度数字输入模块。该器件与电流隔离器配合使用，可完善现场侧24V传感器输出与控制侧低压控制器输入之间的接口。由符合EN60947 - 5 - 2标准的两线和三线接近开关提供的输入信号经过限流处理，然后由内部去抖滤波器进行验证。输入开关特性符合IEC61131 - 2标准中1型、2型和3型传感器开关的要求。施加负载和时钟信号后，输入数据并行锁存到移位寄存器中，随后通过后续的隔离器串行输出到串行PLC输入。通过将前一个器件的串行输出与后一个器件的串行输入相连，可实现多个器件的级联，从而设计出高通道数的输入模块。输入状态通过3mA恒流LED输出指示。需要一个外部精密电阻来设置内部参考电流。集成稳压器提供5V输出，为低功耗隔离器供电。片上温度传感器与内部电源电压监视器共同提供芯片正常（CHOK）指示。采用28引脚PWP PowerPAD封装，散热效率高。该器件的工作温度范围为 - 40℃至85℃。

商品特性

八个传感器输入
高达30V的高输入电压
可选择0ms至3ms的去抖滤波器
可调节0.2mA至5.2mA的电流限制
现场输入和电源线具备15kV HBM防护
用于外部状态LED的输出驱动器
可级联以实现八的倍数的更多输入
SPI兼容接口
为外部数字隔离器提供稳压5V输出
过温及低电源电压指示

应用领域

工业自动化和过程控制的传感器输入
IEC61131 - 2 1型、2型或3型开关
EN60947 - 5 - 2接近开关
PC和PLC系统的高通道数数字输入模块
分布式I/O模块

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	串行器/解串器
	类型	串行器
	数据速率	1Mbps
	时钟频率(fc)	100MHz

	属性	参数值
	工作电压	18V~30V
	工作温度	-40℃~+85℃
	通道数	8
	控制接口	SPI
