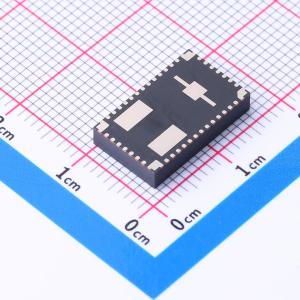

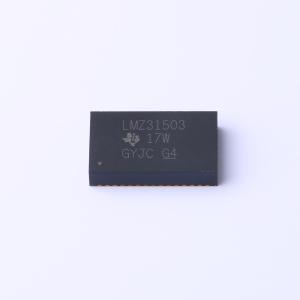

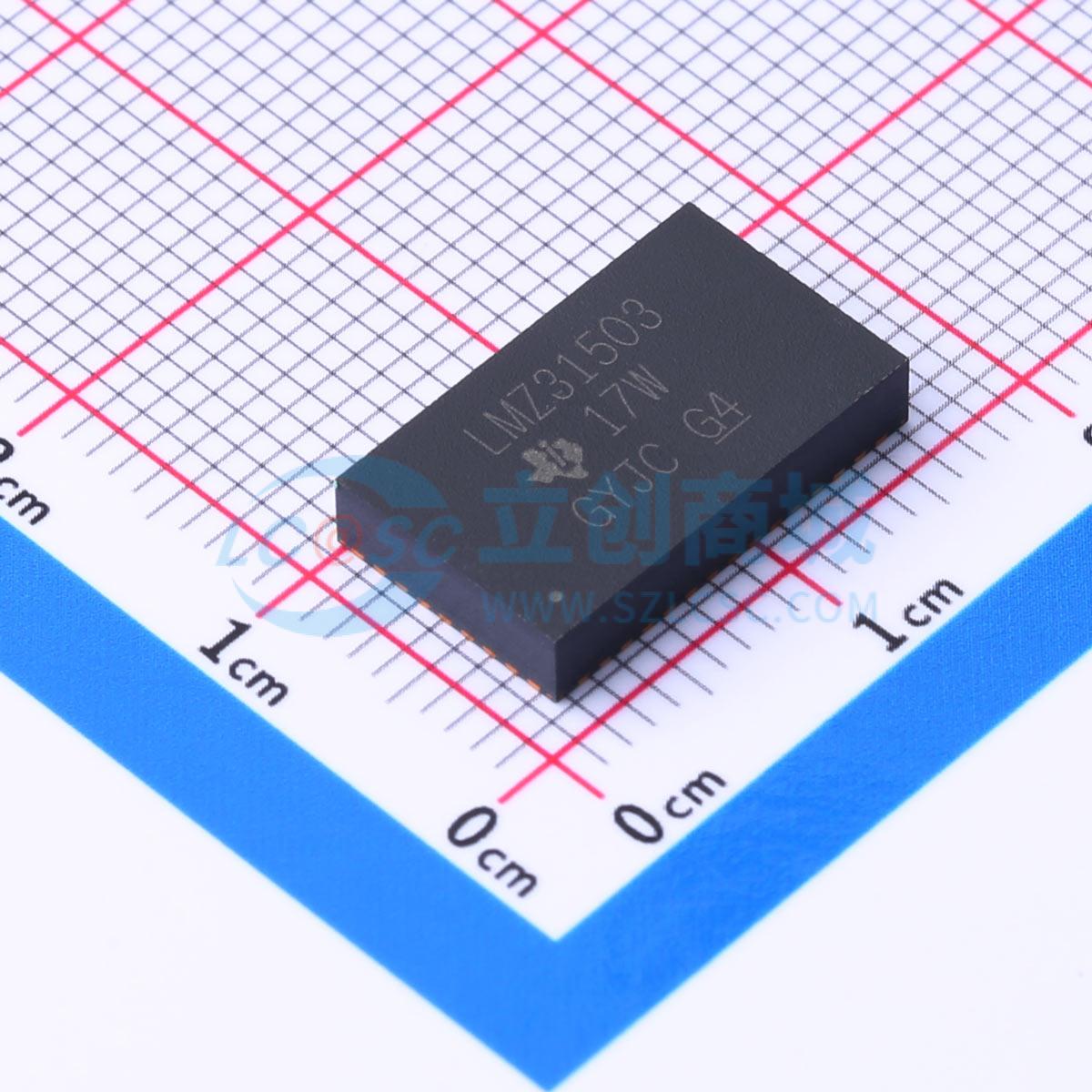

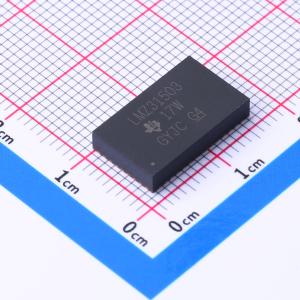

LMZ31503RUQR

采用QFN封装且具备4.5V至14.5V输入的3A电源模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMZ31503 采用 9x15x2.8mm QFN 封装的 4.5V 至 15V、3A 降压电源模块
品牌名称: TI(德州仪器)
商品型号: LMZ31503RUQR
商品编号: C913853
商品封装: BQFN-47-EP(9.2x15.2)
包装方式: 编带
商品毛重: 1.9克(g)

商品参数

商品概述

完整的集成式电源解决方案可实现小尺寸和扁平设计，9mm×15mm×2.8mm封装，与LMZ31506之间实现引脚兼容，效率高达95%，0.8V至5.5V的宽输出电压调节范围，基准精度为1%，可选分离电源轨可实现低至1.6V的输入电压，可调开关频率（330kHz至780kHz），与外部时钟同步，可调慢速启动，输出电压排序/跟踪，电源正常输出，可编程欠压锁定(UVLO)，过流保护（断续模式），过热保护，预偏置输出启动，工作温度范围： -40°C至 +85°C，增强的热性能： 13°C/W，符合EN55022 B类辐射标准，集成屏蔽电感器，使用LMZ31503并借助WEBENCH电源设计器创建定制设计方案。

LMZ31503电源模块是一款易于使用的集成式电源解决方案，它在一个扁平的QFN封装内整合了一个带有功率MOSFET的3A直流/直流转换器、一个屏蔽式电感器和多个无源器件。此整体电源解决方案仅需3个外部组件，并省去了环路补偿和磁性元件选择过程。

9mm×15mm×2.8mm QFN封装能轻松焊接到印刷电路板上，并且可实现效率高于95%的紧凑型负载点设计以及结至环境的热阻抗仅为13°C/W的出色功率耗散。在环境温度为85°C且无气流的情况下，该器件可提供3A的满额输出电流。

LMZ31503提供了分离式负载点设计的灵活性和功能集，非常适合为高性能DSP和FPGA供电。先进的封装技术可提供一个与标准QFN贴装和测试技术兼容的耐用且可靠的电源解决方案。

商品特性

完整的集成式电源解决方案，实现小尺寸和扁平设计
9mm×15mm×2.8mm封装
与LMZ31506引脚兼容
效率高达95%
0.8V至5.5V宽输出电压调节范围，基准精度为1%
可选分离电源轨，可实现低至1.6V的输入电压
可调开关频率（330kHz至780kHz）
与外部时钟同步
可调慢速启动
输出电压排序/跟踪
电源正常输出
可编程欠压锁定(UVLO)
过流保护（断续模式）
过热保护
预偏置输出启动
工作温度范围： -40°C至 +85°C
增强的热性能： 13°C/W
符合EN55022 B类辐射标准
集成屏蔽电感器
可借助WEBENCH电源设计器创建定制设计方案

应用领域

宽带和通信基础设施
自动化测试和医疗设备
紧凑型PCI/PCI快速接口/PXI快速接口
DSP和FPGA负载点应用
高密度分布式电源系统

优惠活动

购买数量

(500个/圆盘，最小起订量 1 个)

个

起订量：1 个500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	4.5V~14.5V
	输出电压精度	±1%
	输出电压(Vout)	800mV~5.5V
	输出电流(最大值)	3A
	转换效率	95%

	属性	参数值
	静态电流(Iq)	4uA
	开关频率	330kHz
	纹波噪声	35mVp-p
	特性	过流保护；过热保护
	长度	15mm
	宽度	9mm
	高度	2.8mm
	工作温度	-40℃~+85℃
