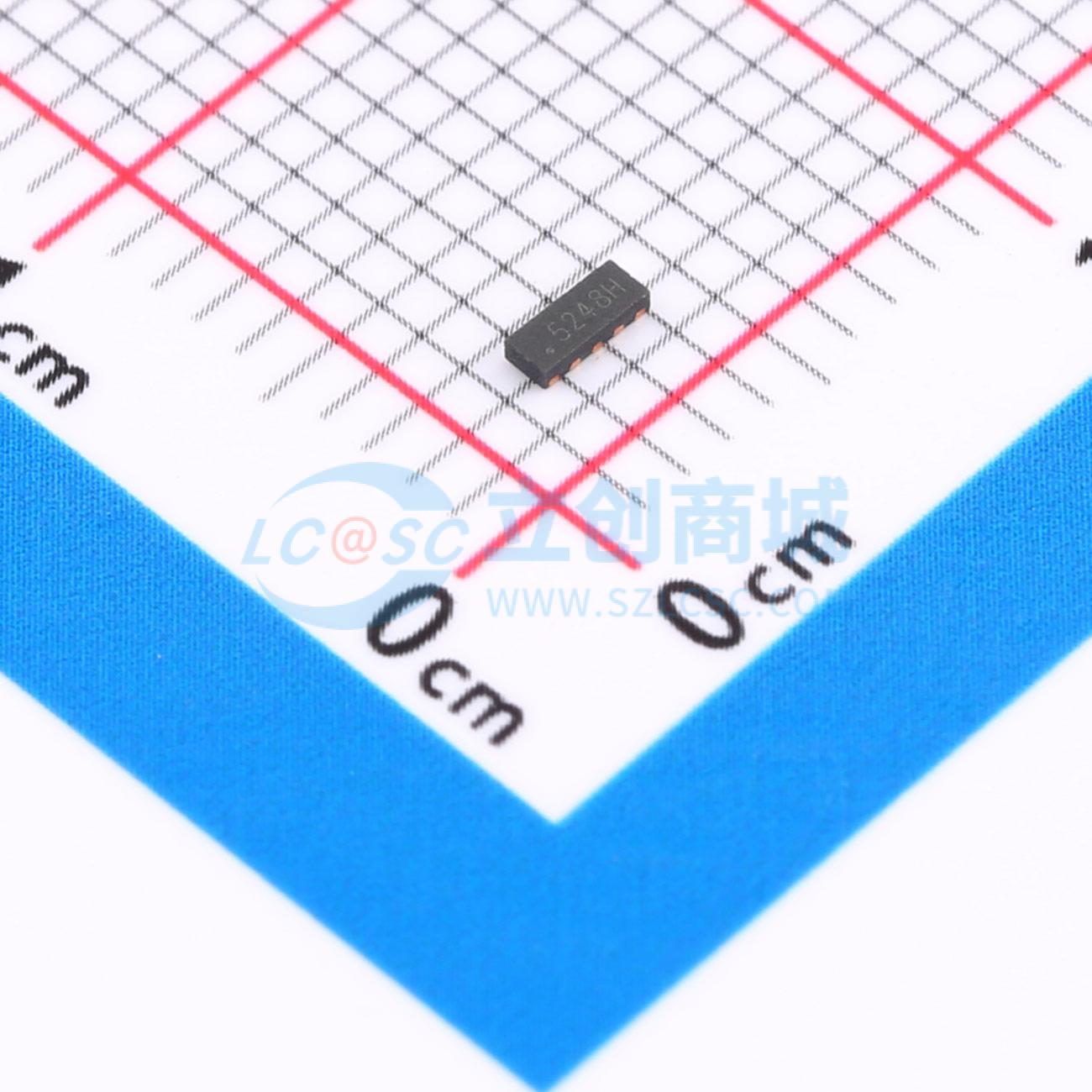

温馨提醒：图片仅供参考，商品以实物为准

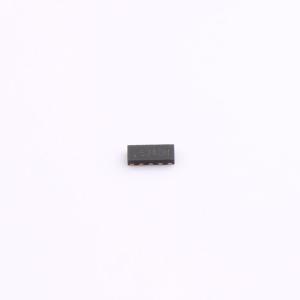

CDDFN10-0524P
ESD 5V截止 峰值浪涌电流：3.8A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- CDDFN10 - 0524P器件可为高速数据端口提供静电放电（ESD）、电快速瞬变脉冲群（EFT）和浪涌保护，满足IEC 61000 - 4 - 2（ESD）要求。该瞬态电压抑制器阵列可保护多达4条数据线，工作峰值反向电压为5 V，最小击穿电压为6 V。采用DFN10封装的器件可直接安装到行业标准的DFN10焊盘上。芯片二极管符合JEDEC标准，使用标准的贴装设备易于操作，其扁平结构可最大程度减少滚动。CDDFN10 - 0524P型号旨在保护高速数据端口免受ESD瞬变影响。对于HDMI 1.4和USB 3.0等高速端口，保持信号线阻抗是一项关键要求。采用“直通式”布局的DFN10封装可使高速数据线上的阻抗变化最小化，同时该器件的超低电容性能可限制每个通道上的信号衰减。
- 品牌名称
- BOURNS
- 商品型号
- CDDFN10-0524P
- 商品编号
- C911379
- 商品封装
- DFN-10(1x2.5)
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 3.8A@8/20us | |
| 峰值脉冲功率(Ppp) | 30W | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1.5uA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+85℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.5pF |
商品概述
CDDFN10 - 0524P器件可为高速数据端口提供静电放电（ESD）、电快速瞬变脉冲群（EFT）和浪涌保护，符合IEC 61000 - 4 - 2（ESD）要求。该瞬态电压抑制器阵列可保护多达4条数据线，工作峰值反向电压为5V，最小击穿电压为6V。 采用DFN10封装的器件可直接安装到行业标准的DFN10焊盘上。伯恩斯（Bourns）贴片二极管符合JEDEC标准，便于使用标准贴装设备进行操作，其扁平结构可最大程度减少滚动。 伯恩斯CDDFN10 - 0524P型号产品旨在保护高速数据端口免受ESD瞬变影响。对于HDMI 1.4和USB 3.0等高速端口，保持信号线阻抗是一项关键要求。采用“直通式”布局的DFN10封装可使高速数据线上的阻抗变化降至最低，同时该器件的超低电容性能可限制每个通道上的信号衰减。
商品特性
- 符合RoHS标准*
- 低电容 - 0.5 pF
- ESD保护能力 >15 kV
- 潮湿敏感度等级3
- ESD分类（HBM）3B
应用领域
- HDMI 1.4
- 数字视频接口（DVI）
- USB 3.0 / USB OTG
- 内存保护
- SIM卡端口
