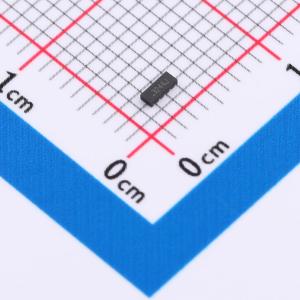

温馨提醒：图片仅供参考，商品以实物为准

CDDFN10-3324P

TVS 3.3V截止峰值浪涌电流：4A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CDDFN10 - 3324P 型号器件可为高速数据端口提供静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）保护，符合 IEC 61000 - 4 - 2（ESD）要求。该瞬态电压抑制器阵列可保护多达四条数据线，工作峰值反向电压为 3.3 V，最小击穿电压为 4.5 V。采用 DFN10 封装的器件在输入/输出（I/O）线之间的典型电容超低，仅为 0.04 pF。这使其可用于保护高速接口上的敏感元件。该器件占用空间小，允许在印刷电路板（PCB）上进行直通布线，有助于保持高速数据线的匹配阻抗。Bourns 公司的 CDDFN10 - 3324P 型号器件旨在保护高速数据端口免受 ESD 瞬变影响。对于诸如 HDMI 2.0 和 USB 3.0 等 5 Gbps 以上的高速端口，保持信号线阻抗是一项关键要求。采用“直通式”布局的 DFN10 封装可使高速数据线上的阻抗变化降至最低，同时该器件的超低电容性能可限制每个通道上的信号衰减。
品牌名称: BOURNS
商品型号: CDDFN10-3324P
商品编号: C913227
商品封装: DFN-10(1x2.5)
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

CDDFN10 - 3324P 型号器件可为高速数据端口提供静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变脉冲群（EFT）保护，满足 IEC 61000 - 4 - 2（ESD）要求。该瞬态电压抑制器阵列可保护多达四条数据线，其工作峰值反向电压为 3.3V，最小击穿电压为 4.5V。采用 DFN10 封装的器件在输入/输出（I/O）线之间的典型电容超低，仅为 0.04pF。这使其可用于保护高速接口上的敏感元件。该器件占用空间小，允许在印刷电路板（PCB）上进行直通布线，有助于保持高速数据线的匹配阻抗。

商品特性

符合 RoHS 标准*
低电容 - 0.04 pF（I/O 到 I/O）
符合 IEC 61000 - 4 - 2（4 级）的 ESD 保护

应用领域

HDMI 1.3、1.4 和 2.0
DisplayPort
数字视频接口（DVI）
SATA 和 eSATA
USB 3.0
内存保护
SIM 卡端口

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	3.3V
	钳位电压	7.5V
	峰值脉冲电流(Ipp)	4A@8/20us
	峰值脉冲功率(Ppp)	30W
	击穿电压	4.5V

	属性	参数值
	反向电流(Ir)	100nA
	通道数	四路
	工作温度	-55℃~+85℃
	防护等级	IEC 61000-4-2
	类型	TVS
	Cj-结电容	0.04pF
