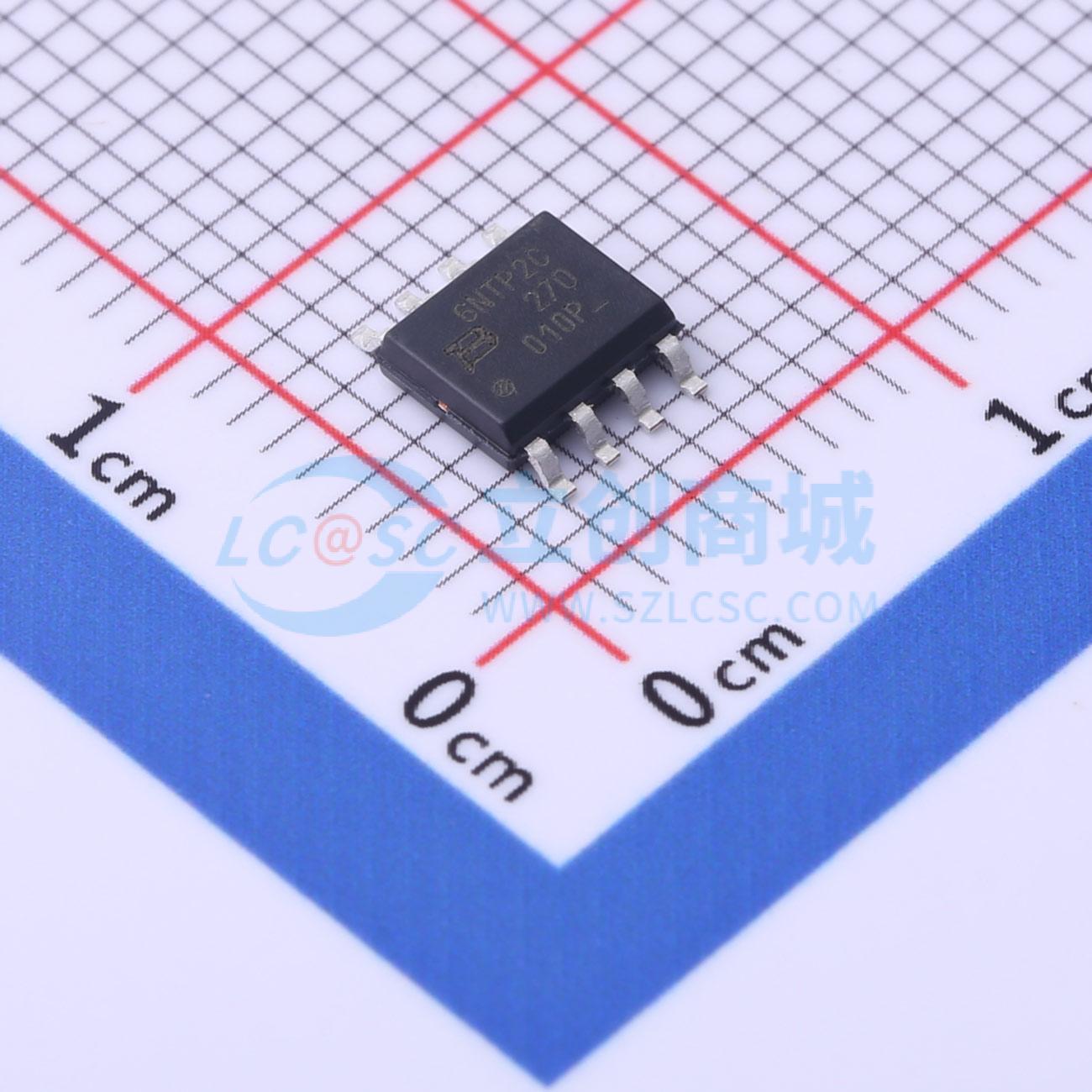

TISP6NTP2CDR-S

TISP6NTP2C专为短环路系统设计，例如：

• 无线本地环路（WILL，Wireless In the Local Loop）
• 小型办公室/家庭办公室（SOHO，Small Office Home Office）
• 光纤环路（FITL，Fibre In The Loop）
• 综合业务数字网终端适配器（ISDN - TA，Integrated Services Digital Network Terminal Adaptors）
• 数字附加主线（DAML，Digital Added Main Line, Pair Gain）

上述系统通常需要提供两条普通老式电话服务（POTS，Plain Old Telephone Service）线路，一条用于电话，另一条用于传真机。TISP6NTP2C采用单表面贴装封装，可保护两条POTS线路的用户线接口电路（SLIC，Subscriber Line Interface Circuits）免受雷击、交流电源接触和感应引起的过电压影响。

TISP6NTP2C包含一组四个带缓冲的P型门正向导通晶闸管，具有双共栅极和一个公共阳极连接。每个晶闸管阴极都有独立的端子连接。每个晶闸管两端都跨接有一个反并联阳极 - 阴极二极管。缓冲晶体管可降低栅极供电电流。

在使用时，TISP6NTP2C晶闸管的阴极连接到两条POTS线路的四根导线。每个栅极连接到驱动该线对的SLIC的相应负电压电池馈电。通过采用独立的栅极，每个SLIC都可以在与该单个SLIC负电源电压相关的电压水平上得到保护。TISP6NTP2C的阳极连接到SLIC公共端。TISP6NTP2C的电压和电流额定值也使其适用于保护低至 - 115 V的ISDN直流馈电（欧洲电信标准协会技术报告ETR 080:1993，范围1至5）。

正过电压通过TISP6NTP2C反并联二极管的正向导通被钳位到公共端。负过电压最初通过TISP6NTP2C缓冲晶体管的射极跟随器作用被钳位到接近SLIC负电源的电压。如果有足够的钳位电流流过，TISP6NTP2C晶闸管将再生并切换到低电压导通状态。当过电压消退时，TISP6NTP2C的高维持电流有助于防止直流闩锁。

• 支持低至 - 155 V的电池电压
• 最大栅极触发电流低至5 mA
• 最小维持电流高至150 mA（70 °C）
• 规定2/10限制电压
• 小外形表面贴装封装
• 完整的0 °C至70 °C温度范围
• UL认证元件

• SLIC保护
• ISDN保护
