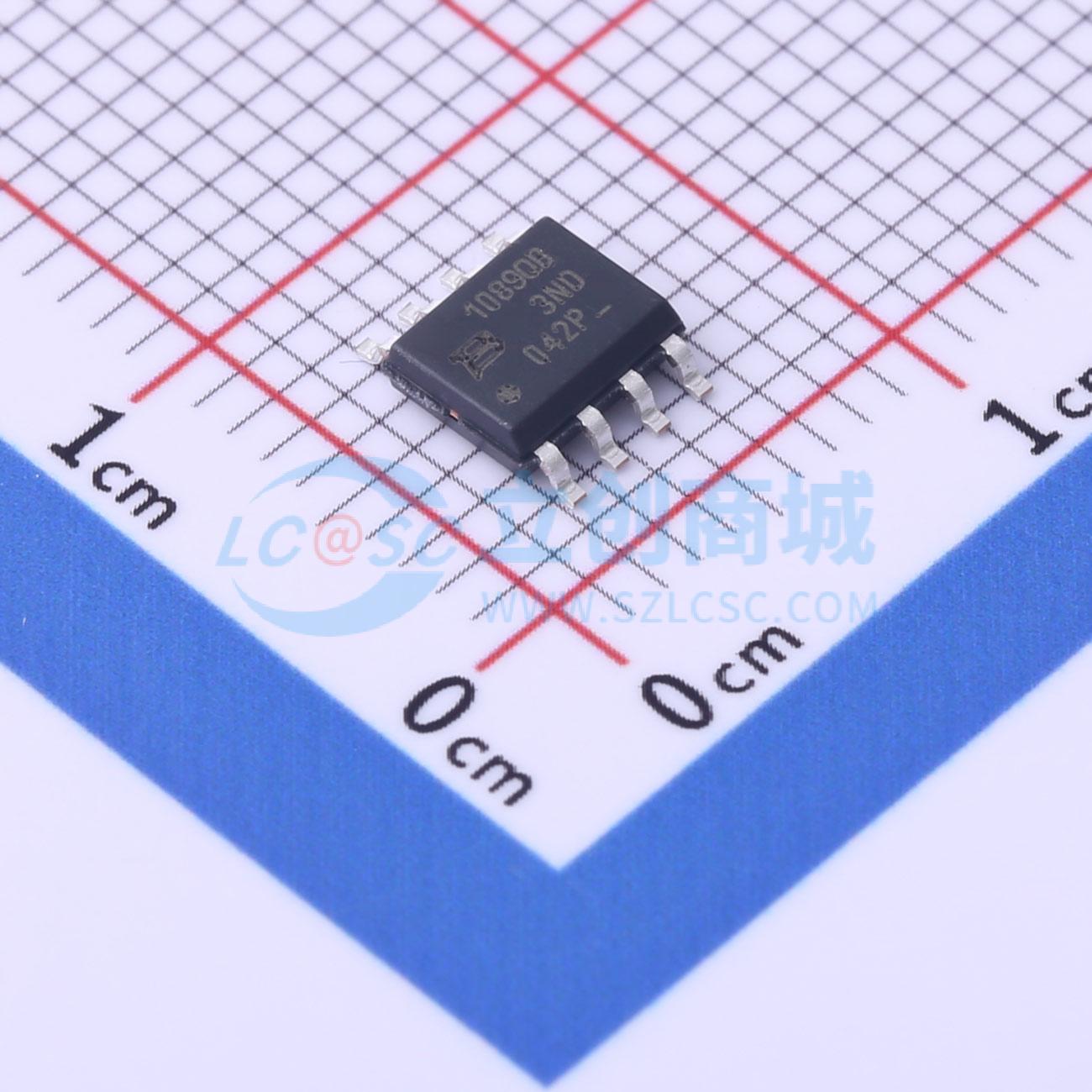

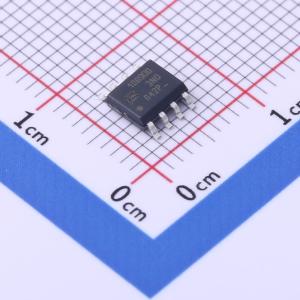

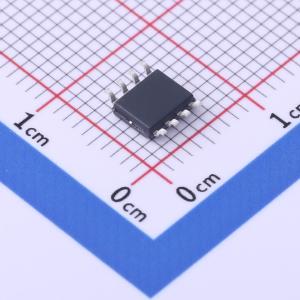

温馨提醒：图片仅供参考，商品以实物为准
TISP61089QBDR-S
TISP61089QBDR-S
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TISP61089Q是一款四路正向导通缓冲P栅极过压保护器。它旨在保护单片用户线接口电路（SLIC）免受由雷击、交流电源接触和感应引起的电话线路过电压影响。TISP61089Q可限制超过SLIC电源轨电压的电压。TISP61089Q的参数经过设定，可使设备符合贝尔core GR - 1089 - CORE、国际电信联盟电信标准化部门（ITU - T）K.20、K.21和K.45以及YD/T - 950标准。SLIC线路驱动器部分通常由0 V（地）和-20 V至-75 V范围内的负电压供电。保护器栅极连接到该负电源。这将保护（钳位）电压参考到负电源电压。由于保护电压随后会跟踪负电源电压，因此可将SLIC上的过电压应力降至最低。TISP61089Q旨在与一个25 Ω或更高阻值的电阻和一个合适的过流保护器串联使用。要符合电源故障要求，串联过流元件需开路或变为高阻抗。对于仅需符合ITU - T K.20或K.21建议的设备，推荐的10 Ω串联电阻值由电源交叉要求确定。这些单片保护器件采用离子注入平面垂直功率结构制造，具有高可靠性，并且在正常工作时几乎无影响。TISP61089Q的缓冲栅极设计可减少在电源交叉和感应引起的过电压期间SLIC电源的负载。TISP61089Q采用8引脚塑料小外形表面贴装封装。
- 品牌名称
- BOURNS
- 商品型号
- TISP61089QBDR-S
- 商品编号
- C911380
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.217克(g)
商品参数
参数完善中
商品概述
TISP61089Q是一款四路正向导通缓冲P栅极过压保护器。它旨在保护单片用户线接口电路（SLIC）免受由雷击、交流电源接触和感应引起的电话线路过电压影响。TISP61089Q可限制超过SLIC电源轨电压的电压。TISP61089Q的参数经过设定，可使设备符合贝尔core GR - 1089 - CORE、国际电信联盟电信标准化部门（ITU - T）K.20、K.21和K.45以及YD/T - 950标准。 SLIC线路驱动器部分通常由0 V（地）和-20 V至-75 V范围内的负电压供电。保护器栅极连接到该负电源。这将保护（钳位）电压参考到负电源电压。由于保护电压随后会跟踪负电源电压，因此可将SLIC上的过电压应力降至最低。 TISP61089Q旨在与一个25 Ω或更高阻值的电阻和一个合适的过流保护器串联使用。要符合电源故障要求，串联过流元件需开路或变为高阻抗。对于仅需符合ITU - T K.20或K.21建议的设备，推荐的10 Ω串联电阻值由电源交叉要求确定。 这些单片保护器件采用离子注入平面垂直功率结构制造，具有高可靠性，并且在正常工作时几乎无影响。TISP61089Q的缓冲栅极设计可减少在电源交叉和感应引起的过电压期间SLIC电源的负载。TISP61089Q采用8引脚塑料小外形表面贴装封装。
