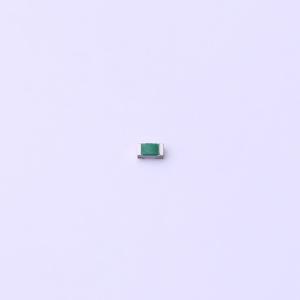

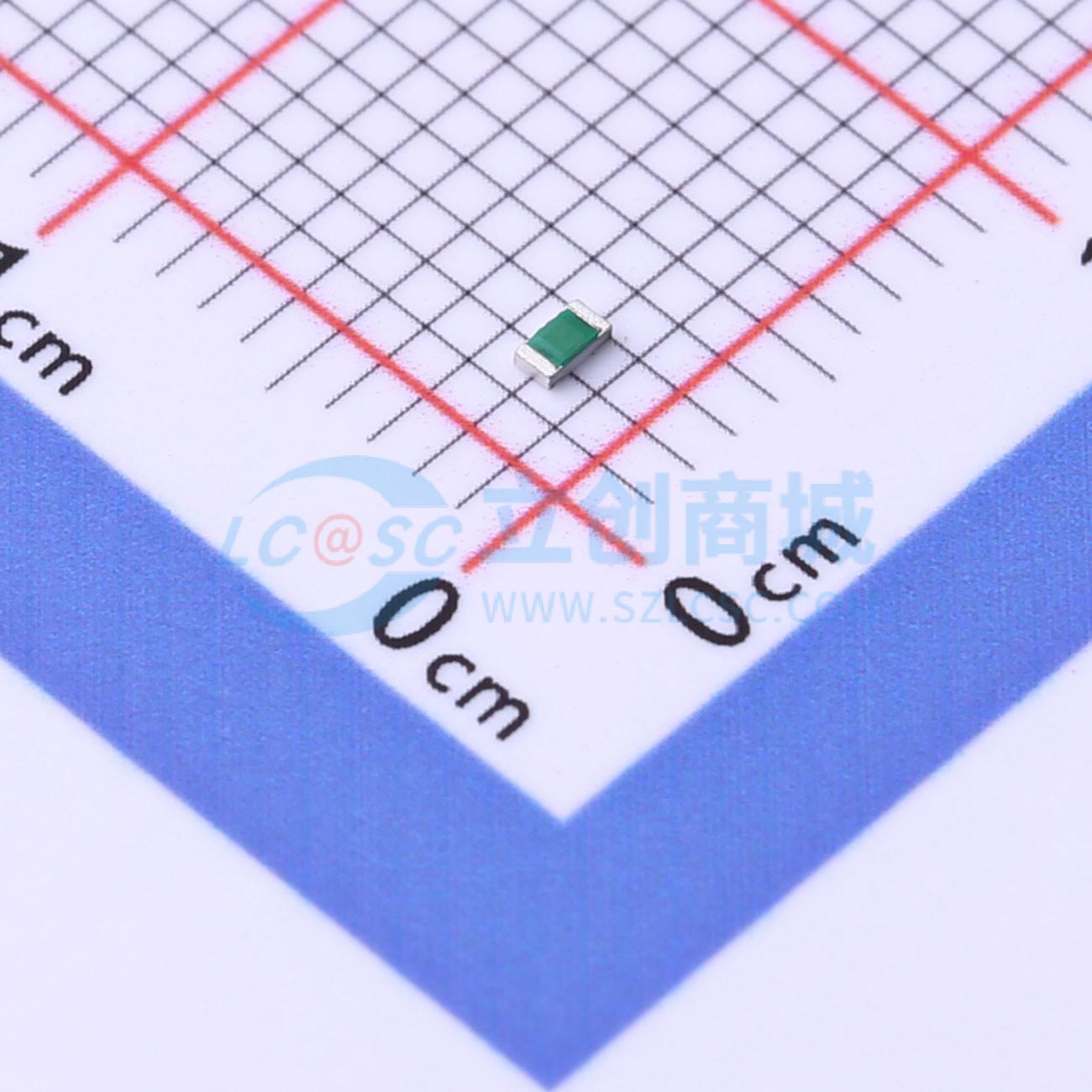

温馨提醒：图片仅供参考，商品以实物为准
CG0603MLU-24E
ChipGuard MLU 系列 - 静电放电保护 (ESD) 器件
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ChipGuard MLU系列专为保护敏感电子元件免受静电放电损害而设计。MLU系列旨在按照IEC61000-4-2，等级4 ±8 kV接触/±15 kV空气放电ESD规格保护设备，适用于高速USB 3.0/USB OTG、HDMI 1.4、DVI或IEEE1394应用。ChipGuard MLU系列制造时提供了低至0.05 pF的电容和小于5 nA的漏电流，并具有出色的箝位特性，使得该系列产品在正常工作条件下几乎透明。
- 品牌名称
- BOURNS
- 商品型号
- CG0603MLU-24E
- 商品编号
- C911367
- 商品封装
- 0603
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 25V | |
| 反向电流(Ir) | 5nA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.05pF |
商品概述
ChipGuard® MLU系列专为保护敏感电子元件免受静电放电损坏而设计。MLU系列产品旨在按照IEC61000 - 4 - 2标准的4级（±8 kV接触放电/±15 kV空气放电）ESD规范来保护设备，适用于高速USB 3.0/USB OTG、HDMI 1.4、DVI或IEEE1394应用。 ChipGuard® MLU系列产品的电容低至0.05 pF，漏电流小于5 nA，且钳位特性出色，使其在正常工作条件下几乎不产生影响。
商品特性
- 符合RoHS标准
- ESD保护能力>25 kV
- 低电容<0.05 pF
- 低漏电流<5 nA
应用领域
- HDMI 1.4
- 数字视频接口（DVI）
- USB 3.0 / USB OTG
- 内存保护
- SIM卡端口
- 汽车应用
