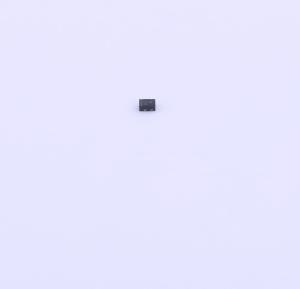

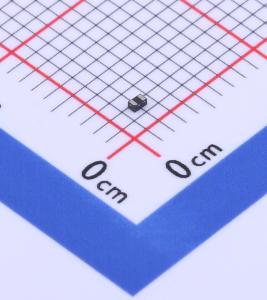

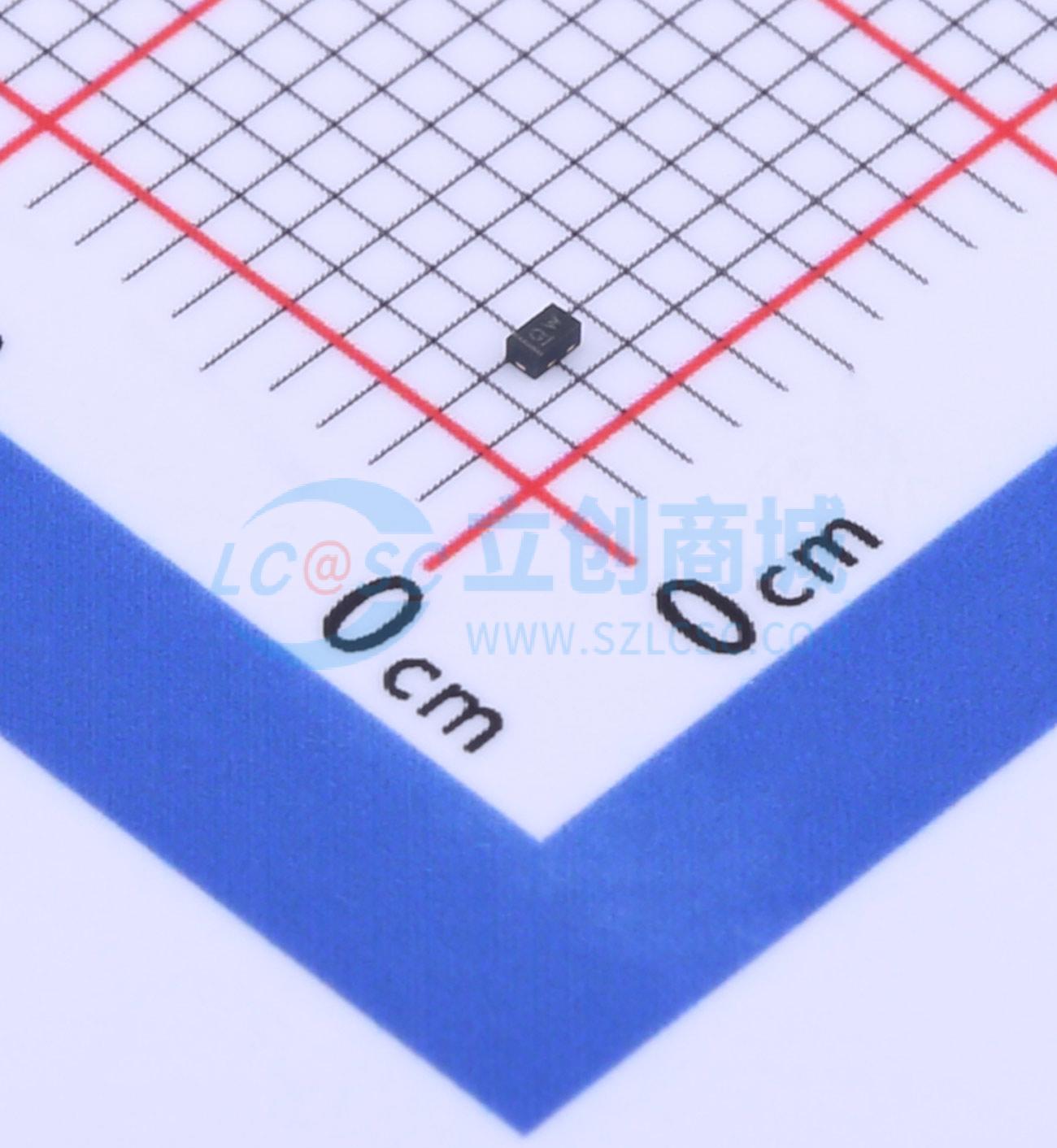

ESD56031N-2/TR
TVS
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- ESD56031N-2/TR
- 商品编号
- C910984
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向工作电压(Vrwm) | 4.6V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 45A@8/20us | |
| 峰值脉冲功率(Ppp) | 540W@8/20us | |
| 击穿电压(VBR) | 4.7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向漏电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 100pF |
商品概述
ESD56031N是一款双向TVS（瞬态电压抑制器）。它专为保护连接到电源线的敏感电子元件而设计，可抵御由ESD（静电放电）、EFT（电快速瞬变）和雷击引起的过应力。 ESD56031N可根据IEC61000 - 4 - 2标准提供高达±30kV（接触和空气放电）的ESD保护，并能根据IEC61000 - 4 - 5标准承受高达45A（8/20μs）的峰值脉冲电流。 ESD56031N采用DFN1006 - 2L封装。标准产品无铅且无卤。
商品特性
- 反向关断电压：最大±4.6V
- 根据IEC61000 - 4 - 2（ESD）标准为每条线路提供瞬态保护：±30kV（接触和空气放电）
- IEC61000 - 4 - 4（EFT）：40A（5/50ns）
- IEC61000 - 4 - 5（浪涌）：45A（8/20μs）
- 电容：C_J典型值为100pF
- 低泄漏电流
- 低钳位电压：在I_PP = 16A（TLP）时，V_CL典型值为5.8V
- 固态硅技术
应用领域
-电源线-手机-平板电脑-微处理器-便携式电子设备
