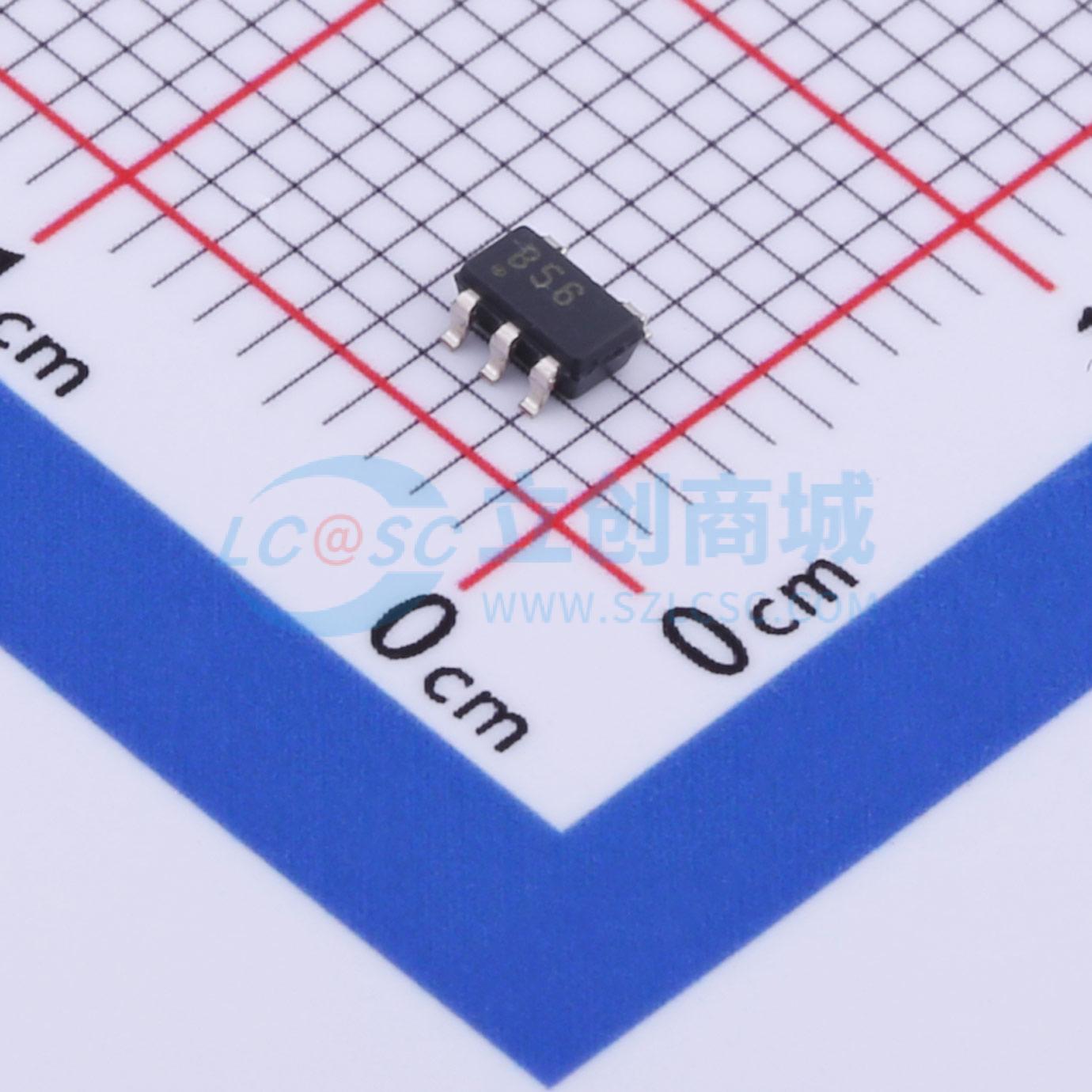

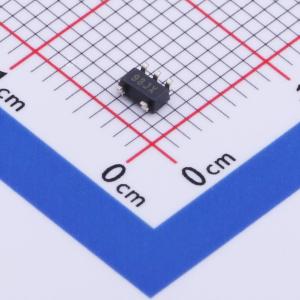

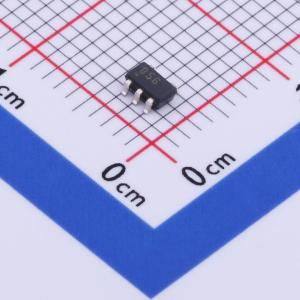

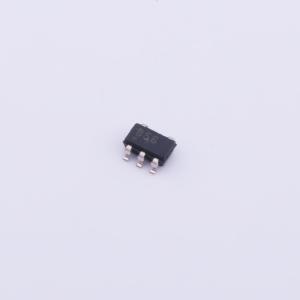

温馨提醒：图片仅供参考，商品以实物为准
OPA656NB/250
OPA656 宽带，单位增益稳定，FET输入运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA656 宽带单位增益稳定 FET 输入运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA656NB/250
- 商品编号
- C910893
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | FET输入运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 230MHz | |
| 输入偏置电流(Ib) | 2pA | |
| 输入失调电压(Vos) | 250uV | |
| 共模抑制比(CMRR) | 86dB | |
| 压摆率(SR) | 290V/us | |
| 静态电流(Iq) | 14mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 输出电流 | 70mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 8V~10V | |
| 双电源(Vee ~ Vcc) | -6V~6V | |
| 最大电源宽度(Vdd-Vss) | 12V | |
| 噪声密度(eN) | 7nV/√Hz@100kHz | |
| 输入失调电流(Ios) | 1pA |
商品概述
OPA656器件结合了非常宽带、单位增益稳定的电压反馈运算放大器和FET输入级，为模数转换器（ADC）缓冲和跨阻应用提供了超高的动态范围放大器。极低的直流误差在光学应用中提供了良好的精度。
高单位增益稳定带宽和JFET输入使得该器件在高速、低噪声积分器中表现出色。
FET输入提供的高输入阻抗和低偏置电流，加上超低的7 nV/√Hz输入电压噪声，实现了宽带光电二极管跨阻应用中的极低积分噪声。
鉴于OPA656器件具有230 MHz的增益带宽积，可以实现宽泛的跨阻带宽。如下所示，即使从47 pF的源电容获得1 MΩ的高跨阻增益，也能提供1 MHz的-3 dB带宽。
商品特性
- 500 MHz 单位增益带宽
- 低输入偏置电流：2 pA
- 低失调和漂移：±250 μV，±2 μV/℃
- 低失真：5 MHz 时 74-dB SFDR
- 高输出电流：70 mA
- 低输入电压噪声：7 nV/√Hz
应用领域
- 宽带光电二极管放大器
- 采样保持缓冲器
- CCD 输出缓冲器
- ADC 输入缓冲器
- 宽带精密放大器
- 测试和测量前端
