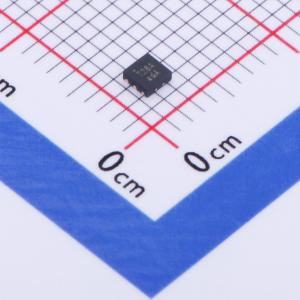

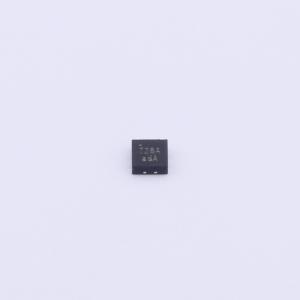

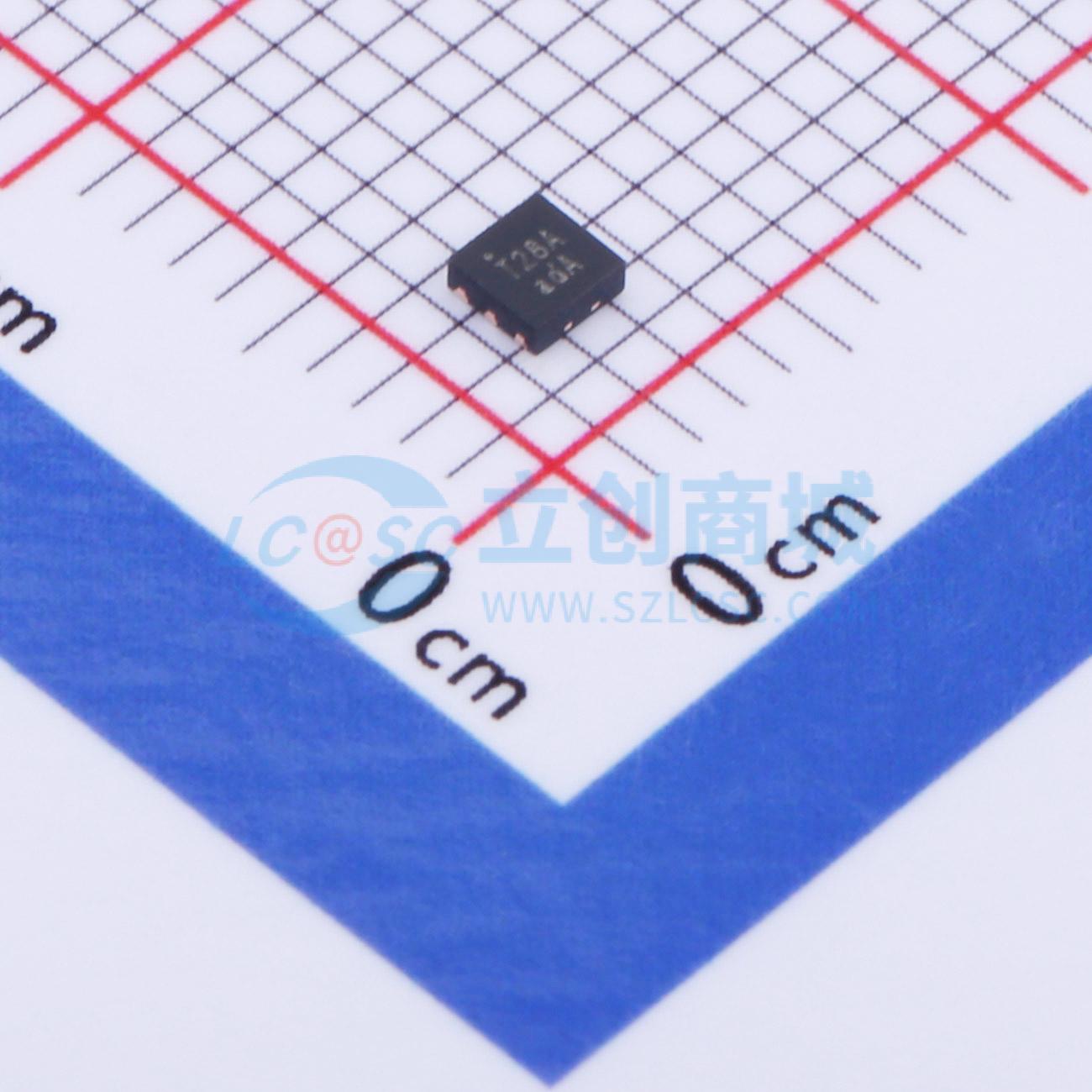

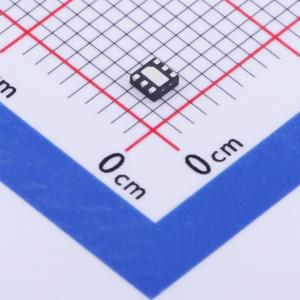

TM108JD

5.5V 输入，1.5MHz 同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TM108JD 是一款高效率的1.0A,1.5MHz单片降压转换器。该器件集成了主开关和同步整流器,无需外部肖特基二极管。适用于便携式设备,如手机、无线和DSL调制解调器、PDA/MID/PAD、数字相机等。具有轻载节能模式、短路保护、热故障保护等功能。
品牌名称: TMI(拓尔微)
商品型号: TM108JD
商品编号: C911080
商品封装: DFN-6-EP(2x2)
包装方式: 编带
商品毛重: 0.044克(g)
立创商城设计参考: DCDC降压-(1)电源输入7V以内-(1)1A以内-(小电流)方案

商品参数

商品概述

TM108JD是一款定频、电流模式的PWM降压转换器。该器件集成了一个主开关和一个同步整流器，无需外部肖特基二极管即可实现高效率。它非常适合为单节锂离子（Li+）电池供电的便携式设备供电。输出电压可低至0.6V进行调节。TM108JD还可以100%占空比运行，实现低压差操作，延长便携式系统的电池续航时间。该器件提供两种工作模式，即PWM控制和PFM模式切换控制，可在更宽的负载范围内实现高效率。

商品特性

高效率：高达95%（@3.3V）
1.5MHz定频运行
1.0A输出电流
轻载条件下的节能模式
无需肖特基二极管
2.5V至5.5V输入电压范围
输出电压低至0.6V
压差状态下100%占空比
低静态电流：50μA
斜率补偿电流模式控制，具有出色的线路和负载瞬态响应
短路保护
热故障保护
浪涌电流限制和软启动
输入过压保护（OVP）
关断电流<1μA
DFN2X2-6封装

应用领域

蜂窝手机和智能手机
无线和DSL调制解调器
PDA/MID/PAD
数码相机和摄像机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	600mV~5.5V
	输出电流	1A
	开关频率	1.5MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	50uA
	开关管(内置/外置)	内置
	输出类型	可调
