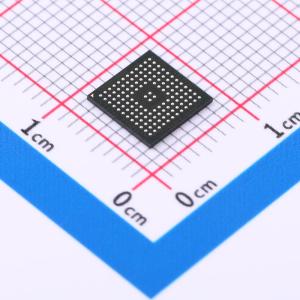

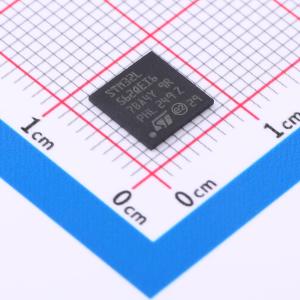

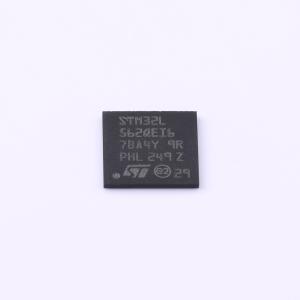

STM32L562QEI6

超低功耗系统概述

关键规格：

电源供应：

• 范围： 1.71 V 至 3.6 V
• 温度范围： -40°C 至 85/125°C
• 工作模式：
  • 批量采集模式 (BAM)： 187 nA（RTC 和 32x32 位备份寄存器的电源）
  • 关机模式： 108 nA（带 5 个唤醒引脚）
  • 待机模式： 222 nA（带 5 个唤醒引脚）
  • 带 RTC 的待机模式： 3.16 μA
  • 带 RTC 的停止 2 模式： 106 μA/MHz
  • 运行模式 (LDO 模式)： 62 μA/MHz
  • 运行模式 @ 3 V (SMPS 降压转换器模式)： 从停止模式唤醒 5 μs

能效基准：

• 性能： 1.5 DMIPS/MHz（Drystone 2.1），442 CoreMark（4.02 CoreMark/MHz）
• 能效： 370 ULPMark-CP 分数，54 ULPMark-PP 分数，27400 SecureMark-TLS 分数

安全特性：

• Arm TrustZone 和可保护的 I/O/存储器/外设
• 具有读出保护 (RDP) 的灵活生命周期方案
• 通过独特的启动入口和隐藏保护区域 (HDP) 实现信任根
• 通过嵌入式 RSS (Root Secure Services) 实现安全固件安装 (SFI)
• 带有 TF-M AES 协处理器的安全固件升级支持
• 公钥加速器
• 外部 Octo-SPI 存储器的即时解密
• HASH 硬件加速器
• 防篡改及防止温度、电压和频率攻击
• 真随机数生成器 (符合 NIST SP800-90B 标准)
• 96 位唯一 ID
• 512 字节 OTP (一次性可编程) 用于用户数据

通用输入/输出 (GPIO)：

• 多达 114 个快速 I/O，具有中断功能
• 大部分耐受 5 V
• 多达 14 个 I/O，独立电源低至 1.08 V

电源管理：

• 嵌入式稳压器 (LDO)
• 三个可配置的数字电路输出范围
• 嵌入式 SMPS 降压转换器
• 外部 SMPS 支持

时钟管理：

• 4 至 48 MHz 晶体振荡器
• 用于 RTC (LSE) 的 32 kHz 晶体振荡器
• 内部 16 MHz 工厂校准 RC (±1%)
• 内部低功耗 32 kHz RC (±5%)
• 内部多速 100 kHz 至 48 MHz 振荡器，由 LSE 自动校准 (精度优于 ±0.25%)
• 内部 48 MHz 带时钟恢复
• 3 个 PLL 用于系统时钟、USB、音频、ADC

定时器和看门狗：

• 多达 16 个定时器和 2 个看门狗
• RTC 带硬件日历、警报和校准

通信外设：

• 1x USB Type-C™/USB 电源传输控制器
• 1x USB 2.0 全速无晶体解决方案，LPM 和 BCD
• 2x SAIs (串行音频接口)
• 4x I2C FM+ (1 Mbit/s)，SMBus/PMBus™
• 6x USARTs (ISO 7816、LIN、IrDA、调制解调器)
• 3x SPIs (7x SPIs 与 USART 和 OCTOSPI 在 SPI 模式下)
• 1x FDCAN 控制器
• 1x SDMMC 接口

模拟外设：

• 2x 12 位 ADC (5 Msps，最高可达 16 位带硬件过采样，200 μA/Msps)
• 2x 12 位 DAC 输出，低功耗采样保持
• 2x 运算放大器内置 PGA
• 2x 超低功耗比较器
• 4x 数字滤波器用于 Sigma Delta 调制器

调试和开发：

• 支持串行线调试 (SWD)、JTAG、嵌入式跟踪宏单元™ (ETM)
