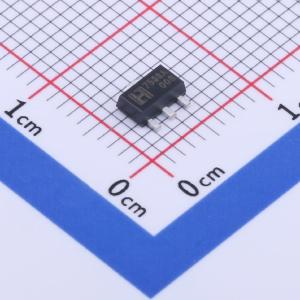

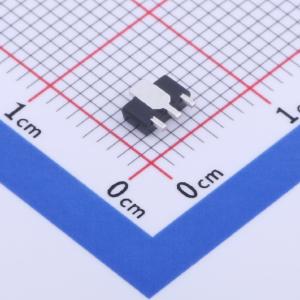

温馨提醒：图片仅供参考，商品以实物为准
TJ7533AGF
LDO，30V CMOS 稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TJ75XXA 是一系列 CMOS 低压差稳压器，其最大输入电压 VIN_MAX 为 30V，负载电流最高可达 100mA，静态电流（典型值）仅为 1μA。
- 品牌名称
- HTC
- 商品型号
- TJ7533AGF
- 商品编号
- C911188
- 商品封装
- SOT-89-3L
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
- 立创商城设计参考
- LDO-(3)电源输入20V~30V-(1)输出0.1A以内方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 30V | |
| 输出电压 | 3.3V | |
| 输出电流 | 100mA | |
| 电源纹波抑制比(PSRR) | 34dB@(100Hz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 600mV@(50mA) | |
| 静态电流(Iq) | 1uA | |
| 特性 | 过流保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
TJ75XXA 是一系列 CMOS 低压差稳压器，具有高输入电压，VIN_MAX = 30V。负载电流高达 100mA。静态电流（典型值）仅为 1uA。TJ75XXA 可使用低成本陶瓷电容器（1uF MLCC 电容器）工作。
商品特性
- 输入工作电压范围：2.7V 至 30V
- 典型静态电流 1uA
- 输出电压精度 2%
- 使用 1uF MLCC 时稳定
- 输出电流高达 100mA
- 过流保护
- 湿度敏感度等级 3
应用领域
- 电池供电设备
- 电池供电报警电路
- 便携式相机和录像机
- 微控制器电源
- 个人数字助理（PDA）
- 参考电压源
- 消费类产品
