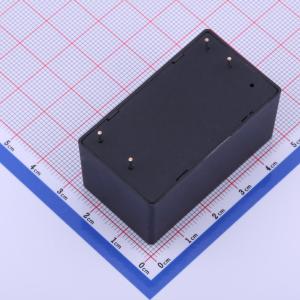

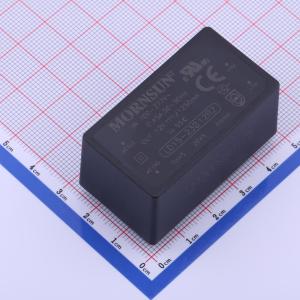

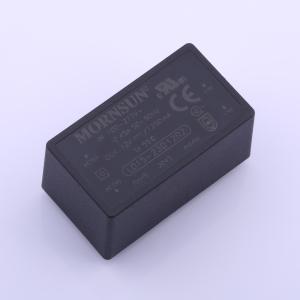

温馨提醒：图片仅供参考，商品以实物为准
LD15-23B12R2
15W AC-DC超宽输入电压范围电源模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LD15-23BxxR2系列是金升阳提供的新一代超小体积开关模块电源，具有超宽输入电压范围、交直流两用、低功耗、低纹波噪声、高效率、高可靠性、安全隔离等优点。
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- LD15-23B12R2
- 商品编号
- C911342
- 商品封装
- DIP,47.6x26.8mm
- 包装方式
- 托盘
- 商品毛重
- 52.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC电源模块 | |
| 转换类型 | AC/DC-DC | |
| 输出通道数 | 1 | |
| 工作电压(DC) | 100V~430V | |
| 工作电压(AC) | 85VAC~305VAC | |
| 输出电压(Vout) | 12V | |
| 输出电压精度 | ±2% | |
| 输出电流(最大值) | 1.25A | |
| 输出功率 | 15W | |
| 静态功耗 | 0.1W |
| 属性 | 参数值 | |
|---|---|---|
| 转换效率 | 85% | |
| 纹波噪声 | 70mVp-p | |
| 最大容性负载 | 2000uF | |
| 特性 | 过压保护；过流保护；短路保护 | |
| 隔离电压(Vrms) | 4.2kV | |
| 长度 | 47.6mm | |
| 宽度 | 26.8mm | |
| 高度 | 23.5mm | |
| 开关频率 | 65kHz |
商品特性
- 超宽输入电压范围：85 - 305VAC/100 - 430VDC
- 工作温度范围： -40°C to +85°C
- 效率高达 86%
- 空载功耗 < 0.1W
- 5000m 海拔应用
- EMI 性能满足 CISPR32/EN55032 CLASS B、EN55014
- 通过 IEC/EN/UL62368/EN60335/EN61558 认证，满足 IEC/EN60601-1/ANSI/AAMI ES60601-1 认证标准(2xMOPP)
应用领域
- 工业
- 电力
- 医疗
- 家电
- 仪表
- 通讯
- 民用
