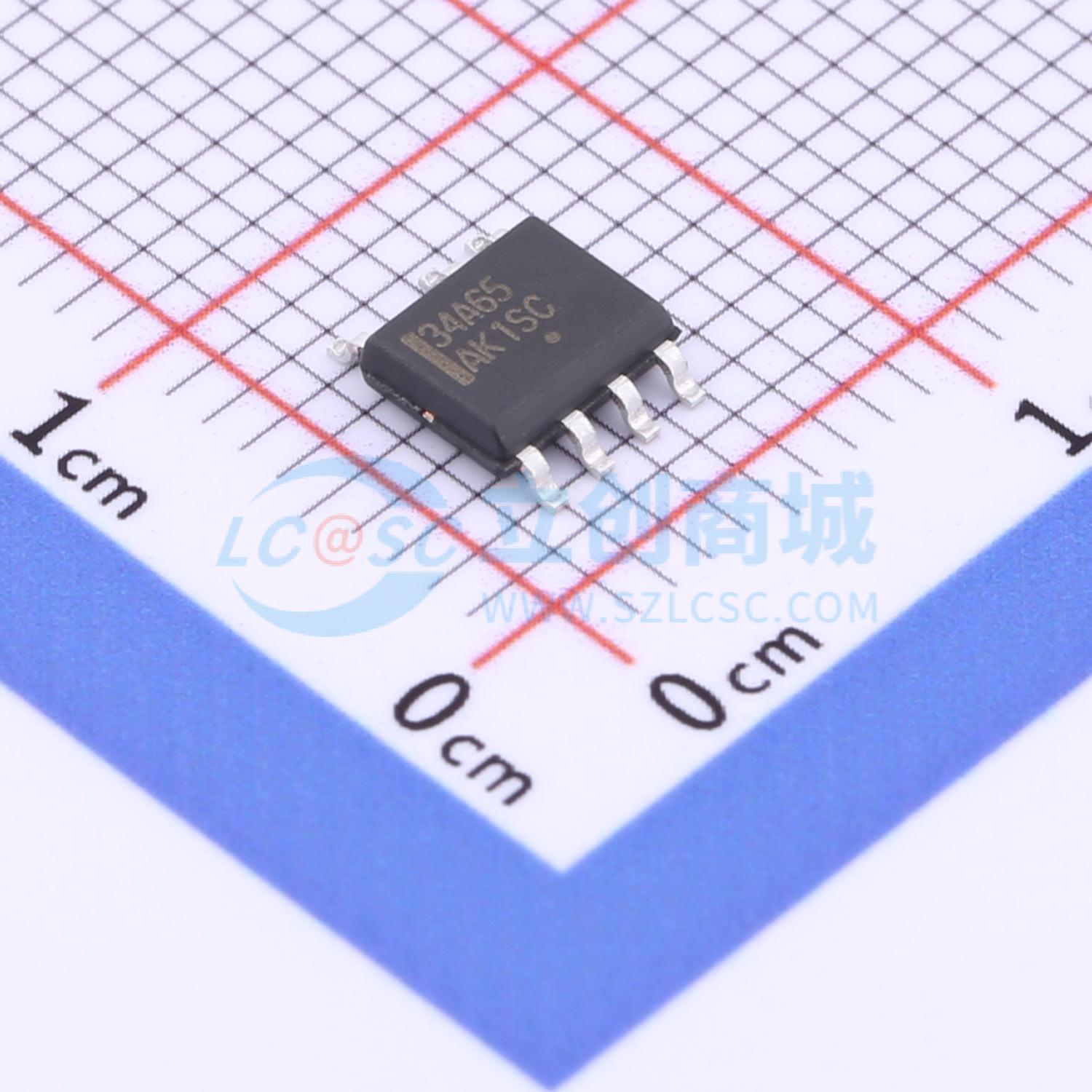

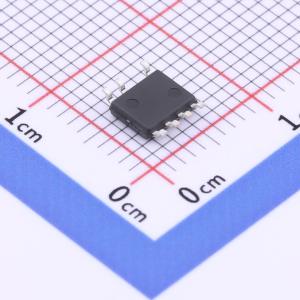

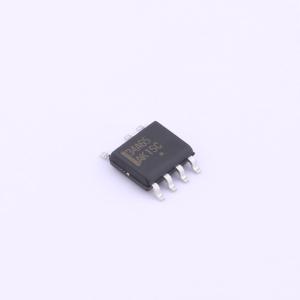

温馨提醒：图片仅供参考，商品以实物为准

NCP1234AD65R2G

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCP1234是一款采用动态自供电（DSS）技术的新型固定频率电流模式控制器。该器件与前代NCP12xx系列引脚兼容。DSS功能通过激活内部启动电流源，在瞬态期间为控制器供电，极大地简化了辅助电源和VCC电容的设计。由于具备频率折返功能，该控制器在轻载条件下表现出卓越的效率，同时仍能实现极低的待机功耗。内部频率抖动、斜坡补偿和多功能锁存输入，使该控制器成为对元件成本有严格要求的转换器的理想选择。它具有基于定时器的故障检测功能，可独立于辅助绕组检测过载，还具备可调补偿功能，有助于使最大功率不受输入电压的影响。最后，经过精心设计，关键参数在 -40℃至 +125℃的整个温度范围内都能得到良好的精度控制。NCP1234具备构建基于固定频率反激式转换器的安全高效电源所需的所有必要特性。它特别适用于对元件数量要求较低且不牺牲安全性的应用。带斜率补偿的电流模式操作：初级峰值电流由FB电压永久控制，确保最大安全性：DRV关断事件由峰值电流设定点决定。如果处于DCM模式，它还能确保系统的频率响应保持为一阶，从而简化FB环路的设计。该控制器也可用于宽输入范围的CCM应用。
品牌名称: onsemi(安森美)
商品型号: NCP1234AD65R2G
商品编号: C904391
商品封装: SOIC-7
包装方式: 编带
商品毛重: 0.21克(g)

商品参数

	属性	参数值
	拓扑结构	反激式
	特性	过热保护(OTP)；过压保护(OVP)；过流保护(OCP)；软启动
	工作温度	-40℃~+150℃@(Tj)
	工作模式	CCM；DCM

商品概述

NCP1234是一款采用动态自供电（DSS）技术的新型固定频率电流模式控制器。该器件与前代NCP12xx系列引脚兼容。 DSS功能通过激活内部启动电流源，在瞬态期间为控制器供电，极大地简化了辅助电源和VCC电容的设计。由于具备频率折返功能，该控制器在轻载条件下表现出卓越的效率，同时仍能实现极低的待机功耗。内部频率抖动、斜坡补偿和多功能锁存输入，使该控制器成为对元件成本有严格要求的转换器的理想选择。它具有基于定时器的故障检测功能，可独立于辅助绕组检测过载，还具备可调补偿功能，有助于使最大功率不受输入电压的影响。最后，经过精心设计，关键参数在 -40℃至 +125℃的整个温度范围内都能得到良好的精度控制。 NCP1234具备构建基于固定频率反激式转换器的安全高效电源所需的所有必要特性。它特别适用于对元件数量要求较低且不牺牲安全性的应用。带斜率补偿的电流模式操作：初级峰值电流由FB电压永久控制，确保最大安全性：DRV关断事件由峰值电流设定点决定。如果处于DCM模式，它还能确保系统的频率响应保持为一阶，从而简化FB环路的设计。该控制器也可用于宽输入范围的CCM应用。

商品特性

内置斜坡补偿的固定频率电流模式操作
65 kHz或100 kHz振荡器频率版本
频率折返后进入跳周期模式，以在轻载和待机条件下实现最佳性能
基于定时器的过载保护，具有锁存（选项A）或自动恢复（选项B）操作
带动态自供电的高压电流源，简化VCC电容设计
频率调制以降低EMI特性，包括在频率折返模式期间
可调过功率补偿
用于严重故障情况的锁存关断输入，允许直接连接NTC进行过温保护（OTP）
VCC工作电压高达28 Vr，具备过压检测功能
±500 mA峰值源/灌电流驱动能力
4.0 ms软启动
内部热关断
与现有NCP12xx系列引脚兼容
这些器件无铅、无卤素/无溴化阻燃剂，符合RoHS标准

应用领域

笔记本电脑、液晶显示器和打印机的AC-DC适配器
离线电池充电器
消费电子电源
辅助/内部电源

数据手册PDF

放大查看下载PDF

优惠活动

3.6折起

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	9.5V~28V
	开关频率	65kHz
	最大占空比	80%
