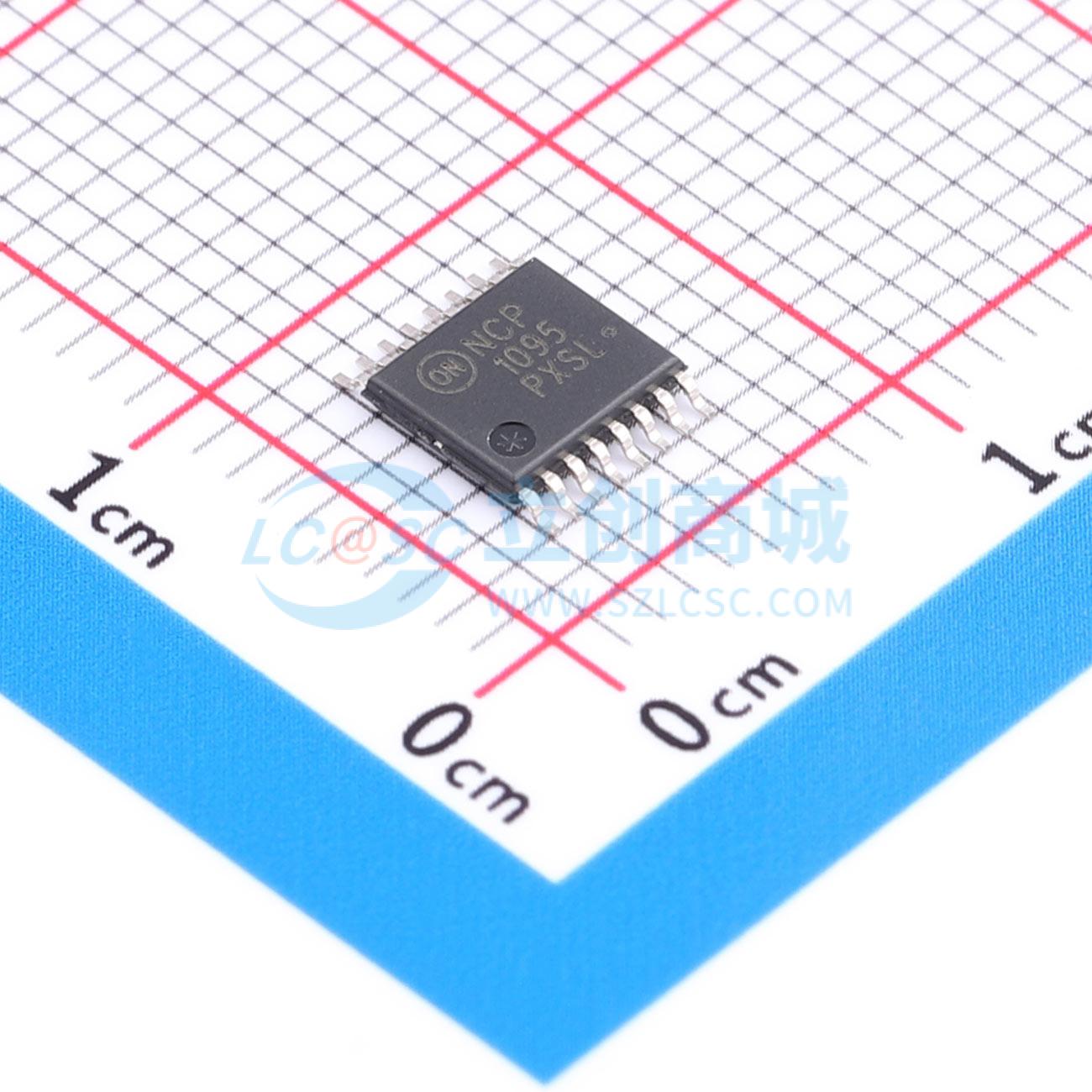

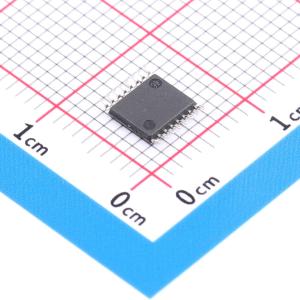

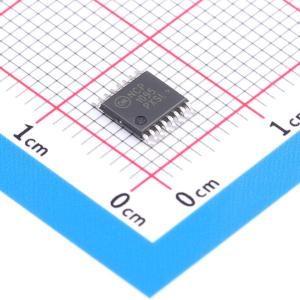

温馨提醒：图片仅供参考，商品以实物为准

NCP1095DBR2

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCP1095 是一款符合 IEEE.3bt, IEEE 802.3af 和/或 IEEE 802.3at 的以太网供电设备 (PoE-PD) 接口控制器，可以实现连接照明和保安摄像头等大功率应用的开发。NCP1095 将所有功能结合在一个 PoE 系统中，如检测、分类和涌入阶段的电流限制。NCP1095 使用外部旁路晶体管，可提供高达 90 W 的输出电压。NCP1095 还提供自动分类支持，用于基于 PD 类型和类别优化功率分配。
品牌名称: onsemi(安森美)
商品型号: NCP1095DBR2
商品编号: C904377
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.189克(g)

商品参数

	属性	参数值
	商品目录	以太网供电(PoE)控制器
	类型	受电设备(PD)
	支持PoE标准	IEEE 802.3 at(PoE+)；IEEE 802.3 af(PoE)；IEEE 802.3 bt(PoE++)
	最大功率	90W

商品概述

NCP1095 是以太网供电受电设备 (PoE−PD) 产品家族的一员，可使包含基于 NCP1095 的 PD 的设备成为符合 IEEE 802.3af/at 和 -3bt 标准的受电设备。它集成了 PoE 系统运行所需的所有功能，如检测、分级以及浪涌阶段的电流限制。NCP1095 通过外部通晶体管支持高功率应用（高达 90 W PoE）。电源正常引脚可确保相邻主 DC/DC 转换器正确禁用/启用。分级结果引脚允许根据分配的功率等级（高达 8 级）进行操作。 NCP1095 还提供自动分级支持，并指示何时可以实施短保持功率特征。此外，辅助电源检测引脚使 NCP1095 可用于既可以通过 PoE 供电，也可以通过墙上适配器供电的应用中。

商品特性

完全支持 IEEE 802.3af/at 和 -3bt 规范
支持多达 5 事件物理层分级
分配功率等级高达 90 W
支持自动分级
典型浪涌电流限制为 110 mA
开漏电源正常指示器
支持短保持功率特征 (MPS)
用于后部辅助电源操作的通开关禁用输入
专用于 100 W+ 应用
过流保护
过温保护
结温范围为 -40℃ 至 +125℃
采用 16 引脚 TSSOP 封装
这些器件无铅且符合 RoHS 标准

数据手册PDF

放大查看下载PDF

优惠活动

6.3折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	通道数	1
	晶体管耐压	100V
	特性	过热保护；过流保护
	工作温度	-40℃~+125℃@(TJ)
