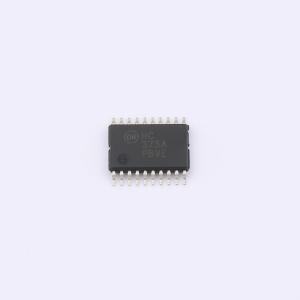

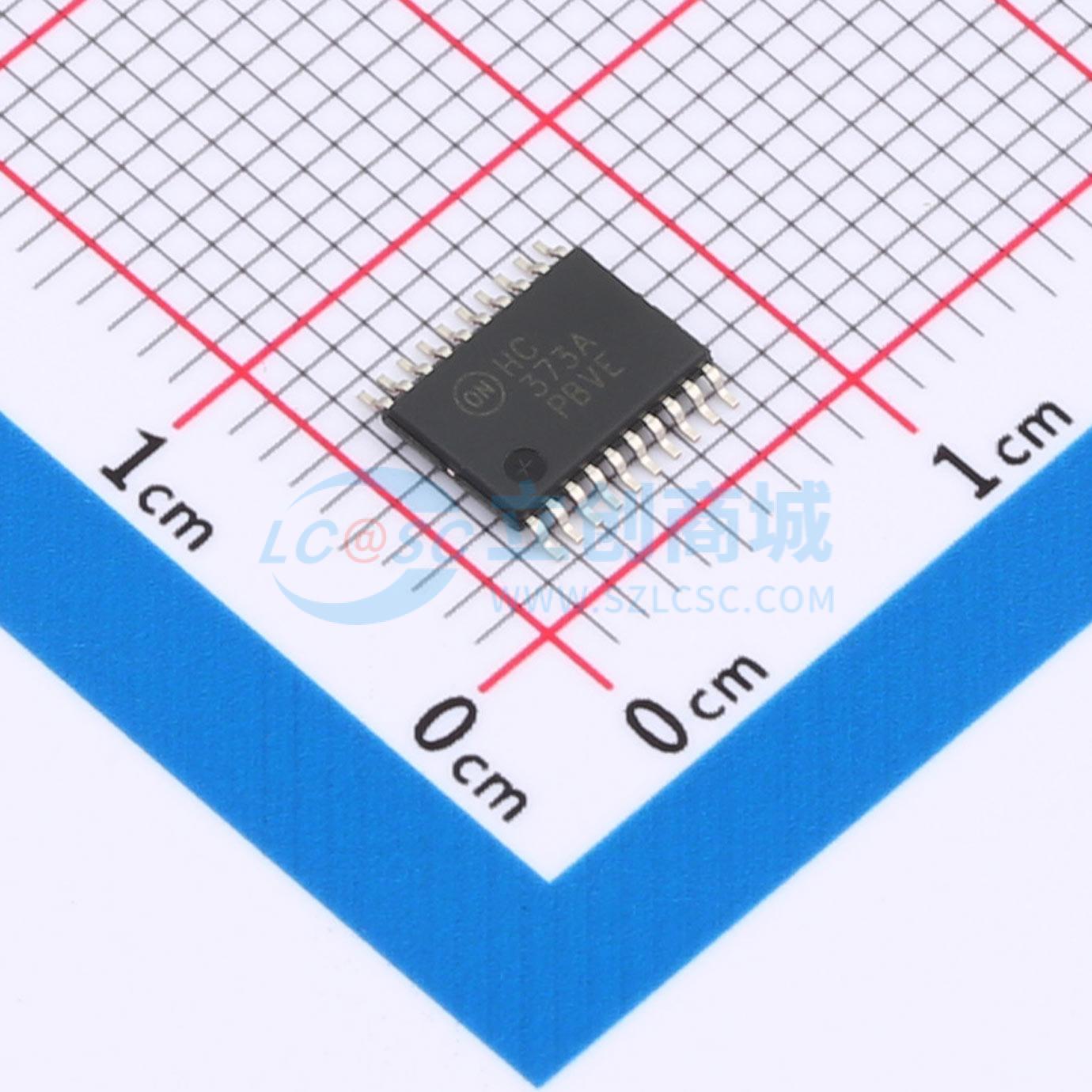

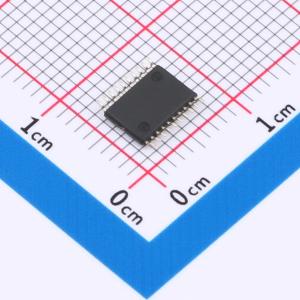

MM74HC373MTCX
三态输出八路D型锁存器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MM74HC373 高速八路 D 型锁存利用先进的硅门极 CMOS 工艺。此器件具有标准 CMOS 集成电路的高抗扰性和低功耗，还具有驱动 15 个 LS-TTL 负载的能力。由于其大输出驱动能力和 3 态特性，此类器件适用于接口总线组织系统中的总线线路。当锁存启用输入为高电平时，Q 输出将跟随 D 输入。当锁存启用变为低电平时，D 输入端的数据将保留在输出端，直至锁存器启用再次变为高电平。如对输出控制输入应用高逻辑电平，所有输出将进入高阻抗状态，无论其他输入端存在什么信号以及存储元件的状态如何。74HC 逻辑系列与标准 74LS 逻辑系列在速度、功能和引脚输出方面均兼容。通过箝位到 VCC 和接地的内部二极管，可针对由于静电荷导致的损坏保护所有输入。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MM74HC373MTCX
- 商品编号
- C904256
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.2184克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 锁存器 | |
| 逻辑类型 | D型锁存器 | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~6V | |
| 通道数 | 8 | |
| 拉电流(IOH) | 7.8mA |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 7.8mA | |
| 传播延迟(tpd) | 19ns | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+85℃ | |
| 保持时间 | 5ns | |
| 静态电流(Iq) | 80uA |
商品特性
- 高速八进制 D 型锁存器采用先进的硅栅 CMOS 技术。
- 具有标准 CMOS 集成电路的高抗噪性和低功耗，以及驱动 15 个 LS-TTL 负载的能力。
- 由于大输出驱动能力和三态特性，这些器件非常适合在总线组织系统中与总线线路接口。
- 当锁存使能输入为高电平时，Q 输出将跟随 D 输入。当锁存使能变为低电平时，D 输入的数据将保留在输出端，直到锁存使能再次变为高电平。当向输出控制输入施加高逻辑电平时，所有输出将进入高阻抗状态，无论其他输入处存在什么信号以及存储元件的状态如何。
- 74HC 逻辑系列在速度、功能和引脚排列上与标准 74LS 逻辑系列兼容。
- 所有输入都通过内部二极管钳位到 VCC 和地来防止因静电放电而损坏。
- 典型传播延迟：18 ns
- 宽工作电压范围：2 至 6 伏
- 低输入电流：最大 1 μA
- 低静态电流：最大 80 μA（74 系列）
- 输出驱动能力：15 个 LS-TTL 负载
