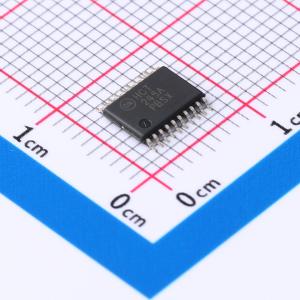

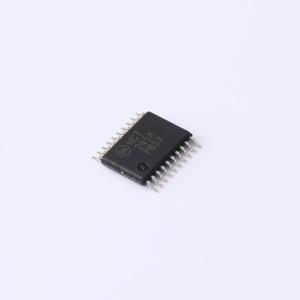

温馨提醒：图片仅供参考，商品以实物为准

MM74HCT245MTCX

八通道三态收发器

描述: MM74HCT245 3-STATE 双向缓冲器采用先进的硅栅 CMOS 技术，用于数据总线之间的双向异步通信。它具有高驱动电流输出，即使在驱动大总线电容时也能实现高速运行。该电路具有 CMOS 电路的低功耗特性，但其速度可与低功耗肖特基 TTL 电路相媲美。
品牌名称: onsemi(安森美)
商品型号: MM74HCT245MTCX
商品编号: C904273
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.22克(g)

商品参数

商品概述

MM74HCT245 3-STATE 双向缓冲器采用先进的硅栅 CMOS 技术，用于数据总线之间的双向异步通信。它具有高驱动电流输出，即使在驱动大总线电容时也能实现高速运行。该电路具有 CMOS 电路的低功耗特性，但其速度可与低功耗肖特基 TTL 电路相媲美。此器件与 TTL 输入兼容，可驱动多达 15 个 LS-TTL 负载，并且所有输入通过连接到 VCC 和地的二极管防止静电放电损坏。MM74HCT245 有一个低电平有效使能输入 (G(overline)) 和一个方向控制 (DIR)。当 DIR 输入为高电平时，数据从 A 输入流向 B 输出。当 DIR 为低电平时，数据从 B 流向 A。MM74HCT 器件用于 TTL 和 NMOS 组件与标准 CMOS 器件之间的接口。这些部件也可直接替代 LS-TTL 器件，可用于降低现有设计中的功耗。

商品特性

TTL 输入兼容
3-STATE 输出，可连接到系统总线
高输出驱动电流：6 mA (min)
高速：典型传播延迟 16 ns
低功耗：80 μA (74HCT 系列)

数据手册PDF

放大查看下载PDF

交货周期

订货55-57个工作日

购买数量

(2500个/圆盘，最小起订量 5000 个)

个

起订量：5000 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	4.5V~5.5V
	元件数	1
	每个元件位数	8
	通道类型	双向

	属性	参数值
	灌电流(IOL)	7.2mA
	拉电流(IOH)	7.2mA
	系列	74HCT
	工作温度	-40℃~+85℃
	静态电流(Iq)	80uA
	传播延迟(tpd)	16ns@5V,50pF
