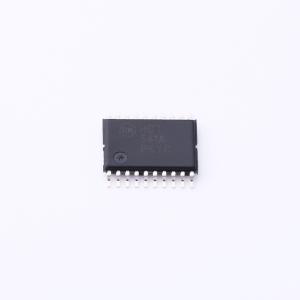

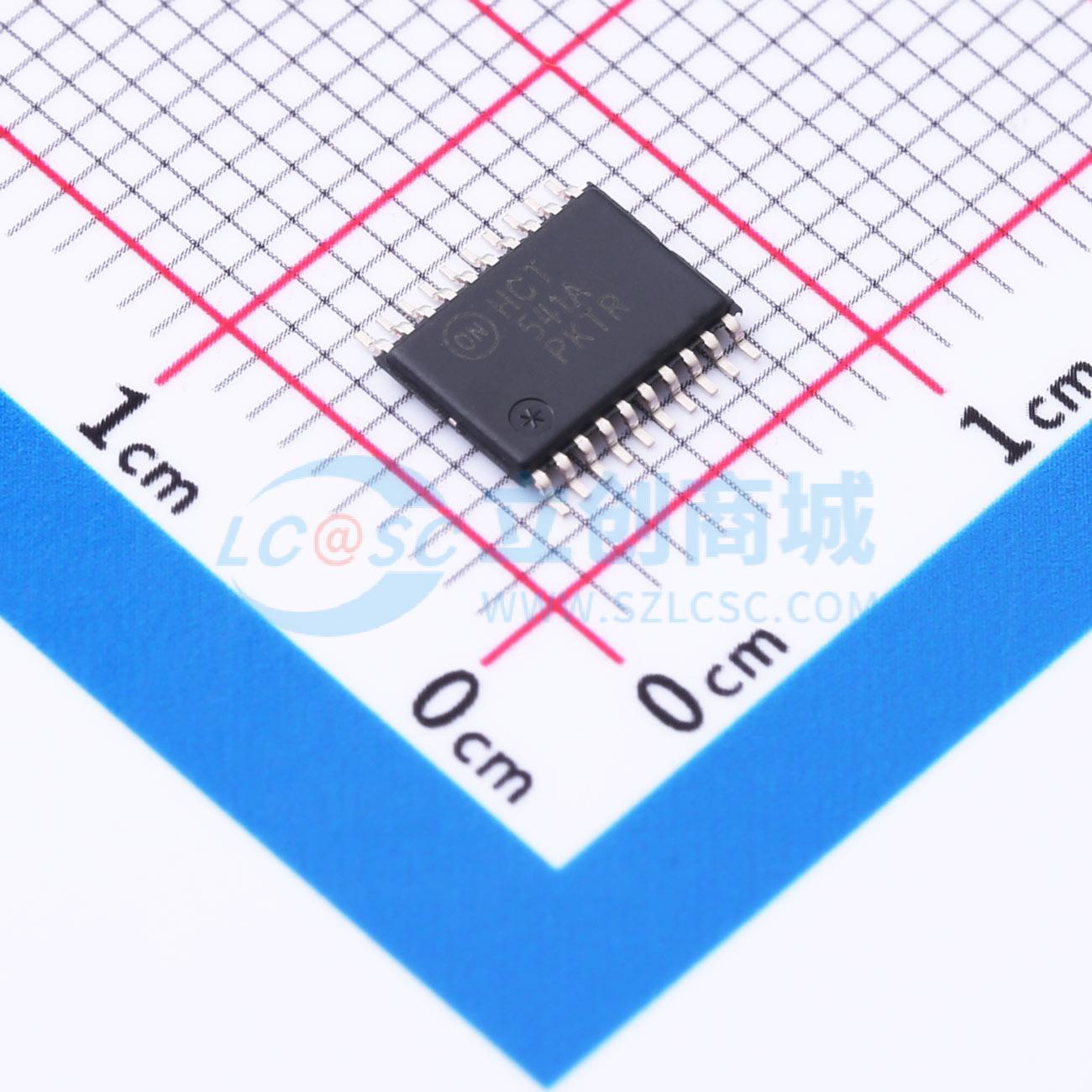

MM74HCT541MTCX

八通道三态反相缓冲器，八通道三态缓冲器

描述

MM74HCT540 和 MM74HCT541 3 态缓冲器采用先进的 CMOS 工艺，是通用型高速反相和非反相缓冲器。它们具有高驱动电流输出，即使在驱动大总线电容时也能实现高速运行。这些电路与低功耗肖特基器件相比实现了更高速度，同时保留了 CMOS 的低功耗。两个器件均兼容 TTL 输入，具有相当于 15 个 LS-TTL 输入的扇出。MM74HCT 器件适用于 TTL 和 NMOS 组件与标准 CMOS 器件之间的接口。这些器件还是 LS-TTL 器件的插入式替代产品，可用于降低现有设计的功耗。MM74HCT540 是反相缓冲器，MM74HCT541 是非反相缓冲器。该 3 态控制门极作为两输入 NOR 运行，因此当 G1# 或 G2# 为高电平时，所有八个输出均为高阻抗状态。为了增强 PC 板布局，MM74HCT540 和 MM74HCT541 提供的引脚输出为输入和输出位于封装的对侧。通过对二极管联接 VCC 和接地，防止所有输入因静电放电受损。

品牌名称

onsemi(安森美)

商品型号

MM74HCT541MTCX

商品编号

C904277

商品封装

TSSOP-20​

包装方式

编带

商品毛重

0.27克(g)
