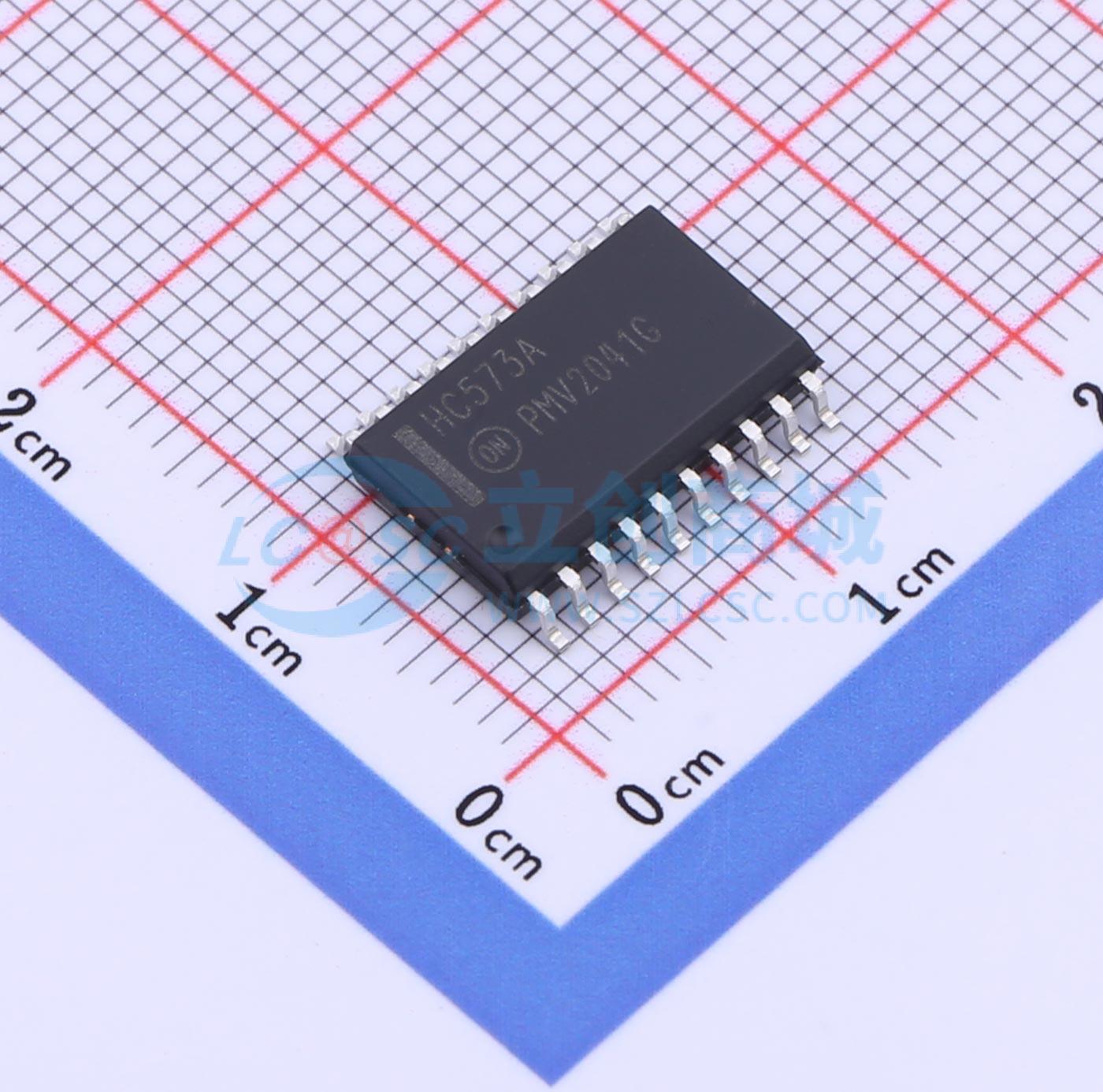

温馨提醒：图片仅供参考，商品以实物为准
MC74HC573ADWG
三态输出D型锁存器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该产品与LS573引脚排列相同，与标准CMOS输出兼容，通过上拉电阻可与LSTTL输出兼容。当锁存使能为高电平时，这些锁存器对数据呈现透明状态（即输出异步变化）；当锁存使能变为低电平时，满足建立和保持时间的数据将被锁存。HC573A功能与HC373A相同，但数据输入在封装的另一侧，便于PCB板布局。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MC74HC573ADWG
- 商品编号
- C906723
- 商品封装
- SOIC-20-300mil
- 包装方式
- 管装
- 商品毛重
- 0.96克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 锁存器 | |
| 逻辑类型 | D型锁存器 | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~6V | |
| 通道数 | 8 | |
| 拉电流(IOH) | 7.8mA | |
| 灌电流(IOL) | 7.8mA |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 26ns | |
| 系列 | 74HC | |
| 工作温度 | -55℃~+125℃ | |
| 建立时间 | 9ns | |
| 保持时间 | 5ns | |
| 静态电流(Iq) | 4uA |
