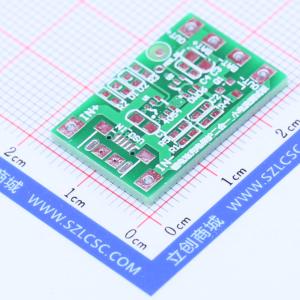

锂电池充电+保护板二合一板（小电流版本)方案验证板

验证功能：500mA级别的锂电池充电+保护二合一电路板

可验证的芯片（500mA左右）类型：如：
TC4054B：SOT23-6，带充电指示输出，充满指示输出
TC4054T：SOT23-5，带充电状态指示输出
TP4054：SOT23-5，带充电状态指示输出
TP5057：SOT23-6，带充电指示输出，充满指示输出
市面上还有很多类似的充电芯片，脚位都是兼容的，可以直接焊接验证
如果选用SOT23-5的充电芯片，会比SOT23-6的芯片少了一个充满状态指示引脚


此开发板的原理图、PCB板图、还有BOM材料清单等，请自行在此页面内下载（在“数据手册/封装库”那里）。

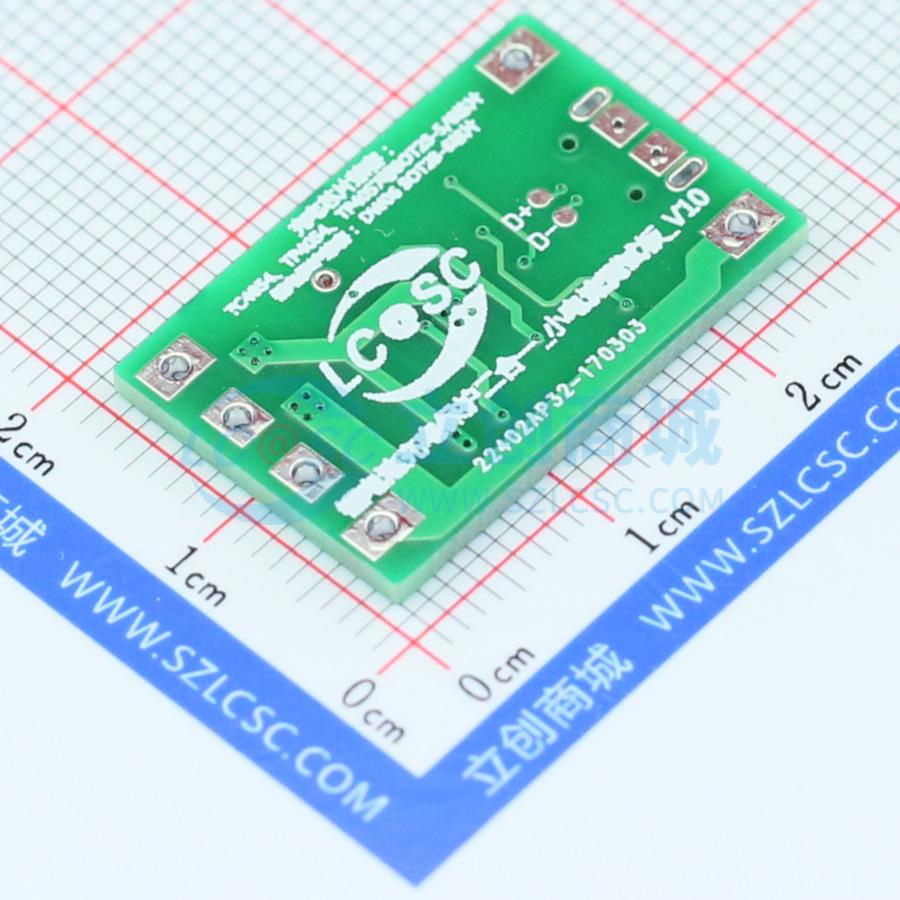

下面这个图是PCB 3D 效果图：

该PCBA方案验证板的Demo视频演示如下：

 https://v.youku.com/v_show/id_XMjUzNjI0Mzc3Mg==.html
